ALINX M4EV ALINX · FPGA 核心板

总览

ALINX · FPGA 核心板

ALINX M4EV

Xilinx Zynq UltraScale+ MPSoC FPGA核心板 邮票孔 XCZU4EV

ALINXXCZU4EVFPGA
基础信息
芯片型号 XCZU4EV
尺寸 70×50 mm
工作温度 -40℃~+85℃（工业级）
类型 FPGA 核心板
供电 12V
资料完整度 高：官网产品参数表
参数 ↗
CPU Xilinx XCZU3EG/4EV/5EV
内存 4GB DDR4
存储 8GB eMMC
GPU Mali-400 MP2
芯片品牌 AMD / Xilinx
芯片接口 PCIe Gen2 x42x USB3.0SATA 3.1DisplayPort4x Tri-mode Gigabit Ethernet
官网产品页

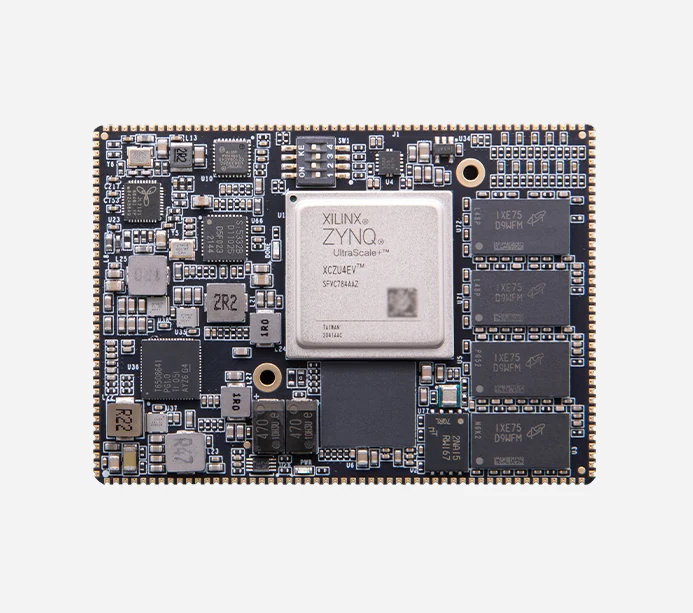

ALINX M4EV 2 图

详细参数

ALINX · FPGA 核心板
SoC Xilinx XCZU4EV 芯片页 →
CPU Xilinx XCZU3EG/4EV/5EV
GPU Mali-400 MP2
内存/存储
内存 4GB DDR4（64bit）
存储 8GB eMMC Flash 32MB QSPI Flash 256MB SPI Flash
扩展存储 SATA 3.1（6Gb/s） 1× 2.0
音视频
显示 DP
硬件参数
时钟 1个无源晶振提供给PS系统
电源
供电 12V
FPGA 资源
FPGA型号 XCZU4EV-1SFVC784I
速度等级 -1
逻辑单元 192K
触发器 176K
查找表 88K
分布式RAM 2.6Mb
块RAM 4.5Mb
DSP Slice 728
用户IO PL I/Os 102（HP I/Os 96+HD I/Os 6）
UltraRAM 48 块（13.5Mb）
接口
扩展接口 PCIe Gen2 x1
I/O 邮票孔

软件生态

ALINX · FPGA 核心板
官方文档 alinx.com/detail/520
官网产品页 官网

评价与评分

ALINX · FPGA 核心板

FPGA 板

综合评分 54.8
逻辑规模 67.1
片上资源 55.1



高速接口 60.0
处理器 46.5
扩展 27.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 FPGA 板内第 130 / 252 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

ALINX · FPGA 核心板
¥4999 淘宝购买
