EDATEC ED-SBC2300 EDATEC(晶珩) · 工业主板

总览

EDATEC(晶珩) · 工业主板

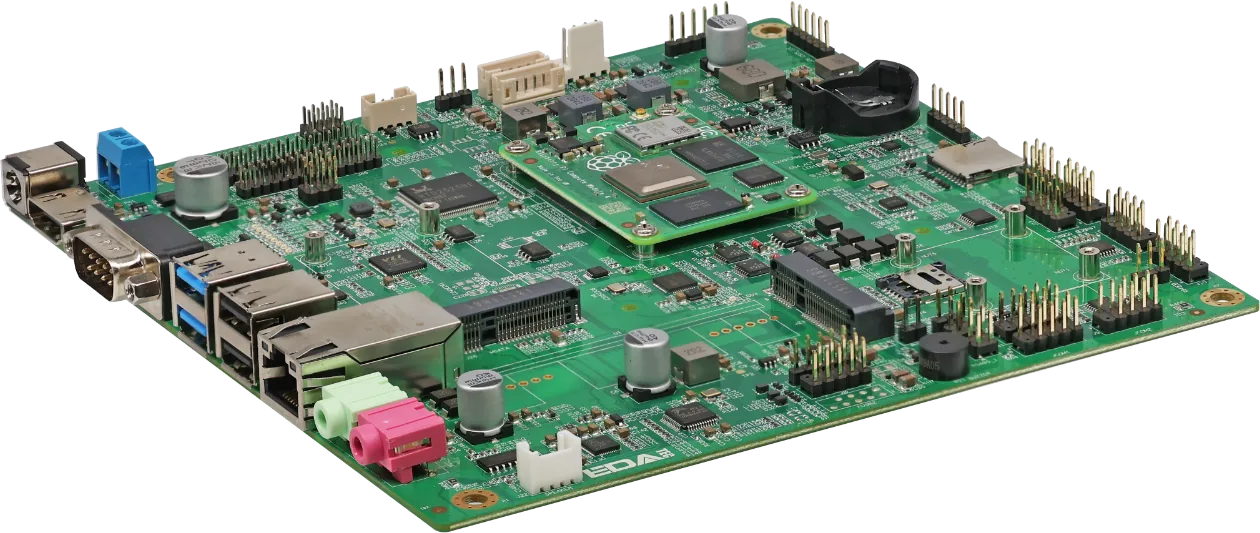

EDATEC ED-SBC2300

EDATEC ED-SBC2300，晶珩工业主板

晶珩BCM2711ARM
基础信息
芯片型号 BCM2711
尺寸 170×170 mm
工作温度 -25℃~+50℃
重量 100g
类型 工业主板
功耗 最高60W
参数 ↗
CPU 4× Cortex-A72 @1.5GHz
内存 1~8GB LPDDR4/SDRAM
网口 1× 1GbE
CPU主频 1.5GHz
存储 8~32GB eMMC + SATA
USB 2× USB 3.0 type A5× USB 2.0（ED-SBC2310/ED-SBC2320：2× type A+3× 排针；ED-SBC2311/ED-SBC2321：5× 排针）
官方规格书
EDATEC ED-SBC2300

详细参数

EDATEC(晶珩) · 工业主板
SoC Broadcom BCM2711 ARMv8 芯片页 →
CPU 4× Cortex-A72 @ 1.5GHz
GPU VideoCore VI
视频编解码 H.265 / H.264
内存/存储
内存 1GB / 2GB / 4GB / 8GB LPDDR4-3200 SDRAM
存储 8GB / 16GB / 32GB eMMC（可选） mSATA SSD可选 支持 4K 字节存储并提升设备易用性。
扩展存储 1× microSD 1× SATA · mSATA Mini PCIe
电源
供电 DC 接口 9V~36V（5.5x2.5mm，可选配2-Pin凤凰端子） PoE供电
功耗 最高60W
通讯
网络 1× 千兆以太网（选配，ED-SBC2311、ED-SBC2321）
无线通信 选配4G LTE（Mini PCIe模块） 1× Micro SIM卡槽 选配2.4GHz&5GHz双频Wi-Fi（IEEE 802.11 b/g/n、a/n/ac） 蓝牙5.0
功能
RTC 板载RTC（中国区销售默认配置CR2032纽扣电池）
按键 1× 前面板接口（电源按键、复位按键、硬盘指示灯、电源指示灯）
蜂鸣器 Buzzer
音视频
显示 1× HDMI（type A，HDMI 2.0，4K 60Hz） 1× LVDS（选配，最高1080p 60Hz，仅ED-SBC2320、ED-SBC2321）
音频 选配1× LINE输出（3.5mm） 1× MIC输入（3.5mm） 1× 功放输出（可接2个4Ω 3W立体声喇叭）（仅ED-SBC2320、ED-SBC2321）
接口
I/O 1× RS232（DB9） 6× RS232 · 排针 2× RS485 6-Pin GPIO排针 2× RS485排针 mSATA接口（Mini PCIe连接器） Mini PCIe（4G） 前面板接口排针
辅助接口 DB9公头端子（RS232） 凤凰端子（电源，可选配）
USB 5× USB 2.0（ED-SBC2310/ED-SBC2320：2× type A+3× 排针；ED-SBC2311/ED-SBC2321：5× 排针）

软件生态

EDATEC(晶珩) · 工业主板
官方文档 edatec.cn/docs/sbc2300/ds
系统 Raspberry Pi OS (Desktop) 32-bit、64-bitRaspberry Pi OS (Lite) 32-bit、64-bit
官方规格书 官网

评价与评分

EDATEC(晶珩) · 工业主板

应用处理器板

综合评分 60.8
计算性能 61.4
AI 算力 0.0
内存存储 77.5
网络通讯 77.0



接口扩展 76.0
多媒体 60.0
软件生态 28.0
工程可靠 83.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 应用处理器板内第 192 / 709 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

EDATEC(晶珩) · 工业主板
待定 淘宝购买
