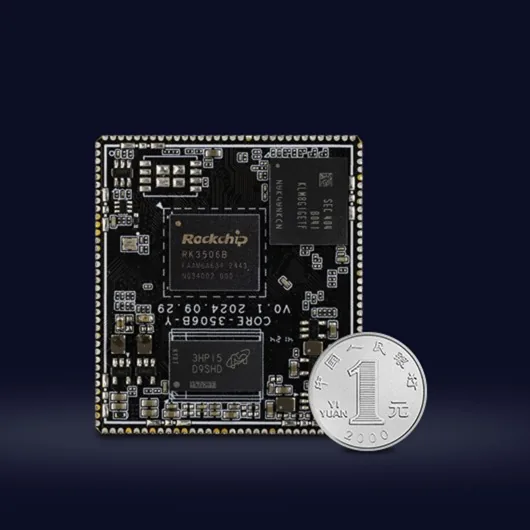

Core-3506BY Firefly · ARM 核心板

总览

Firefly · ARM 核心板

Core-3506BY

Core-3506BY 的原厂参数、接口与关键图片资料。

FireflyRK3506BARM
基础信息
芯片型号 RK3506B
尺寸 45.0×40.2×3.2 mm
工作温度 -20℃~+60℃ -40℃~+85℃（工业级）
重量 ≈7g
类型 核心板 / 模组
功耗 最大 1.5W；典型 1W
参数 ↗
CPU 3× Cortex-A71× Cortex-M0
内存 256~512MB DDR3
网口 100MbE
CPU主频 1.5GHz
存储 256MB eMMCSPI Flash
USB 2× USB 2.0 OTG（核心板引出）
官方产品页 1 官方 Wiki 1 官方 Wiki 2 官方 Wiki 3 官方 Wiki 4
Core-3506BY 3 图

详细参数

Firefly · ARM 核心板
SoC Rockchip RK3506B ARM 32-bit 芯片页 →
CPU 3× Cortex-A71× Cortex-M0
GPU 2D Graphics Engine
视频解码 H.264 / MJPEG
内存/存储
内存 256MB / 512MB DDR3（默认512MB）
存储 8GB eMMC 256MB SPI Flash（可选）
电源
供电 5V（± 5%）
功耗 典型功耗1W（5V/200mA），最大功耗1.5W（5V/300mA），不支持休眠 Core-3506BY（消费级）：最大 1.5W 典型 1W Core-3506JY（工业级）：最大 1.5W 休眠 0.2W
通讯
网络 2× 百兆以太网 RMII
功能
看门狗 Core-3506BY（消费级）：外部看门狗
接口
I/O 邮票孔 136-pin 1.2mm 间距 6× 串口 93× GPIO 6× 串口（波特率高达4Mbps，均支持自动流控和RS485模式） 4× DSMC Core-3506BY：1× FlexBus（消费级）（支持1,2,4,8,16bit数据并行传输，时钟最高可到100MHz）
辅助接口 Core-3506BY：邮票孔 136-pin 1.2mm 间距（消费级）
USB 2× USB 2.0 OTG（核心板引出）
低速总线 3× I2C 3× SPI 12× PWM 4× SAR ADC
工业接口
工业接口 2× CAN FD
音视频
显示 MIPI DSI（2Lanes，1.5Gbps/lane） 并行/串行MCU/RGB LCD接口：24位（RGB888） 18位（RGB666） 16位（RGB565） BT.656/BT.1120，最大输出分辨率1280×1280@60fps Core-3506BY（消费级）：支持DVP（Flexbus） 1× MIPI DSI 1280×1280@60
摄像头 DVP 摄像头 / FlexBus
音频 5× SAI 1× ADC 2× DSM 1× I2S/TDM(2ch) 1× I2S/PCM(1ch) 1× PDM RX(8ch) 1× SPDIF TX(8ch) 1× SPDIF RX(8ch) MIC阵列处理：一般包括波束形成 盲源分离和声源定位 支持语音唤醒/检测：语音唤醒 关键词识别 声学事件检测 哭声检测 玻璃声碎和蜂鸣声检测

软件生态

Firefly · ARM 核心板
官方文档 wiki.t-firefly.com/zh_CN/ROC-RK3506J-CC
系统 Core-3506BY（消费级）：Linux
官方产品页 1 官网 官方 Wiki 1 Wiki 官方 Wiki 2 Wiki 官方 Wiki 3 Wiki 官方 Wiki 4 Wiki

评价与评分

Firefly · ARM 核心板

应用处理器板

综合评分 29.8
计算性能 40.9
AI 算力 0.0
内存存储 25.0
网络通讯 35.0



接口扩展 24.0
多媒体 22.0
软件生态 28.0
工程可靠 65.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 应用处理器板内第 641 / 709 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

Firefly · ARM 核心板
待定 淘宝购买

官网产品资料未提供统一公开售价。
