T153工业评估板-EVM 创龙科技（Tronlong） · ARM 开发板

总览

创龙科技（Tronlong） · ARM 开发板

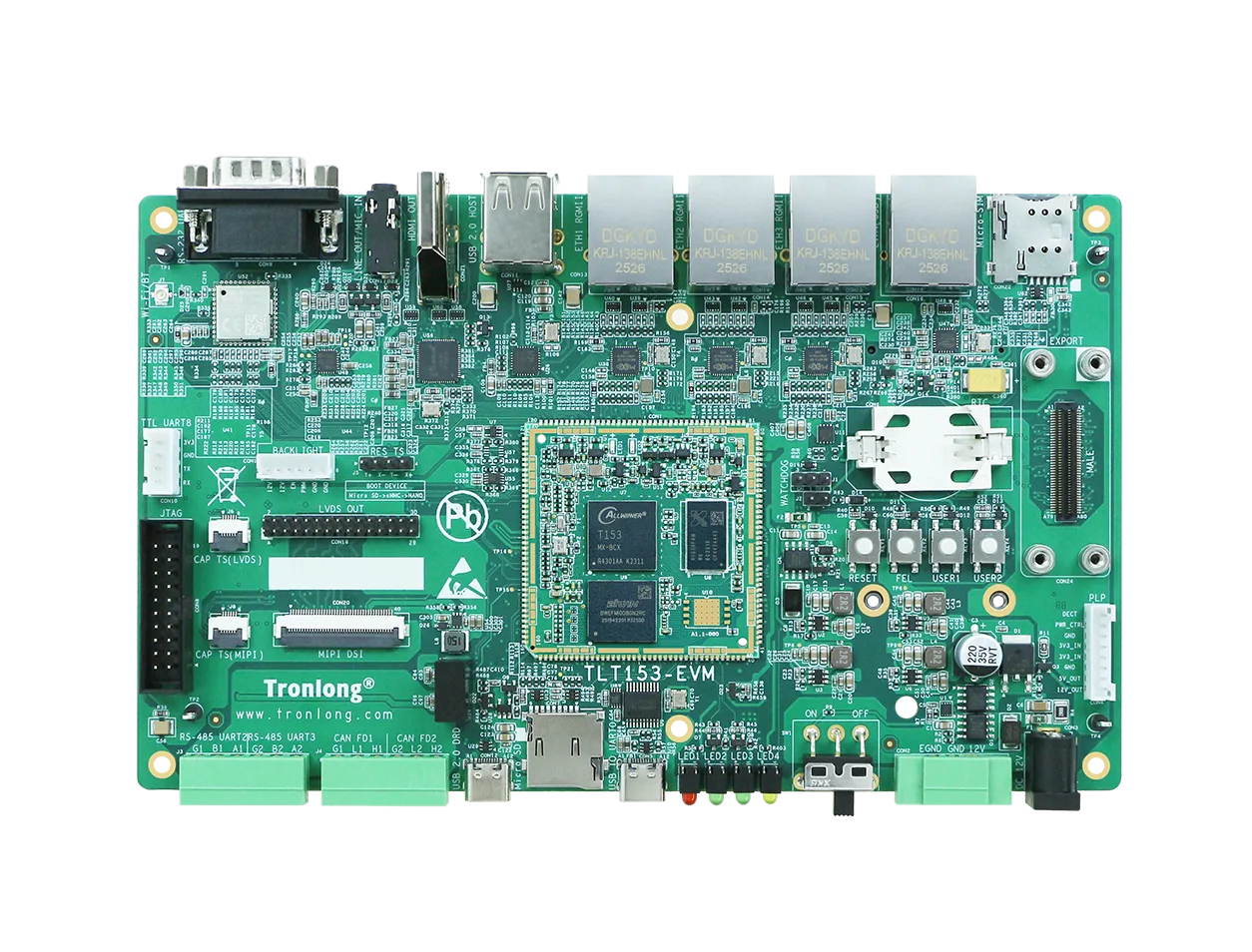

T153工业评估板-EVM

T153工业评估板-EVM，创龙科技工业级开发板

创龙T153MX-BCX工业ARM
基础信息
芯片型号 T153MX-BCX
尺寸 45×45 mm 115×190 mm
工作温度 -40℃~+85℃（工业级） 0℃~+85℃
类型 ARM 开发板
功耗 评估板状态1 2.40W 状态2 3.12W（12.0V） 核心板状态1 0.46W 状态2 1.12W（3.3V）
供电 DC-005 12V直流输入 3pin绿色连接器12V直流输入
参数 ↗
CPU 4× Cortex-A7 @1.6GHz
内存 512MB~1GB DDR4
网口 1GbE + 100MbE
CPU主频 1.6GHz
存储 256MB eMMC + NAND
USB 2× USB 2.0 HOST Type-A（双层）1× USB 2.0 DRD Type-C
官方产品页
T153工业评估板-EVM

详细参数

创龙科技（Tronlong） · ARM 开发板
SoC Allwinner T153MX-BCX ARM 32-bit 芯片页 →
CPU Quad-Core Arm Cortex-A7, up to 1.6GHz
GPU Graphic 2D (G2D)
ISP Up to 2 sensor inputs；Time Division Multiplexing (TDM) mode；Maximum frame rate: 1M@30fps online, 2M@30fps offline
音视频
显示 1× HDMI 输出（1080P@60fps，由MIPI DSI信号转换引出） 1× LVDS 输出（双通道1080P@60fps，单通道1366x768@60fps）
音频 1× 麦克风 / Line Out / 音频输入 · 3.5mm / CTIA
通讯
网络 3× 千兆以太网 RGMII · RJ45 1× 百兆以太网经 USB 扩出 · RJ45
无线通信 1x Wi-Fi BT二合一模块 通过SDC3 I2S2 UART6连接 IPEX1天线接口 支持Wi-Fi 5 Bluetooth 4.2 1× Mini PCIe 4G模块（选配） 1× 4G Micro-SIM接口
电源
供电 DC-005 12V直流输入 3pin绿色连接器12V直流输入
功耗 评估板状态1 2.40W 状态2 3.12W（12.0V） 核心板状态1 0.46W 状态2 1.12W（3.3V）
硬件参数
掉电检测 1× Power Loss Protection掉电延时保护模块（选配），8pin白色端子，间距2.0mm
内存/存储
内存 512MB / 1GB DDR4
存储 4GB / 8GB eMMC或256MB NAND Flash
扩展存储 1× microSD（SDC0）
功能
按键 1× CPU RESET按键 1× FEL按键 2× 用户输入按键 1x FEL按键，支持Mandatory Upgrade Process模式
LED 2× 电源指示灯 3× 用户可编程指示灯 1× 4G模块指示灯
RTC 1x外置RTC，适配纽扣电池ML2032（3V可充） CR2032（3V不可充）
看门狗 1× 看门狗
工业接口
工业接口 Local Bus · 板对板公座 80-pin EXPORT 2× CAN FD
接口
I/O 1× 调试串口 / USB · Type-C 2× RS485 1× RS232（DB9接口） 1× 串口 TTL 电平 Local Bus / SPI / GPIO · 板对板 80-pin EXPORT Mini PCIe 4G / 5G
调试 1× JTAG
辅助接口 RS485 / CAN FD · 连接器 6-pin 3.81mm 间距绿色 连接器 3-pin 绿色（12V直流输入，间距3.81mm） 串口 TTL 电平 · 接线端子 4-pin 2.54mm 间距白色
USB 2× USB 2.0 Host · Type-A / 双层 1× USB 2.0 DRD · Type-C
低速总线 SPI · 扩展口 EXPORT

软件生态

创龙科技（Tronlong） · ARM 开发板
官方文档 tronlong.com/productinfo114.html
系统 Buildroot 2022.05Ubuntu 22.04
官方产品页 官网

评价与评分

创龙科技（Tronlong） · ARM 开发板

应用处理器板

综合评分 44.7
计算性能 —
AI 算力 0.0
内存存储 35.0
网络通讯 87.0



接口扩展 37.0
多媒体 34.0
软件生态 36.0
工程可靠 88.0
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 应用处理器板内第 445 / 709 名
