Waveshare ESP32-S3-ETH-8DI-8RO 微雪(Waveshare) · MCU 开发板

总览

微雪(Waveshare) · MCU 开发板

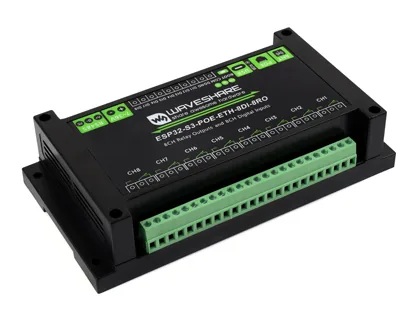

Waveshare ESP32-S3-ETH-8DI-8RO

Waveshare ESP32-S3-ETH-8DI-8RO，微雪 MCU 开发板

微雪MCUXtensa
基础信息
芯片型号 ESP32-S3
尺寸 90×175 mm
类型 MCU 开发板
供电 接线端子DC 7~36V USB Type-C 5V/1A
资料完整度 中：官方 wiki 要点列表（非规格表）
品牌 微雪(Waveshare)
参数 ↗
CPU 2× Xtensa LX7 @240MHz
内存 8MB
网口 1× 100MbE
CPU主频 240MHz
存储 16MB Flash
USB 1× USB Type-C
官方 wiki
Waveshare ESP32-S3-ETH-8DI-8RO

详细参数

微雪(Waveshare) · MCU 开发板
SoC ESP32-S3 Xtensa 32-bit 芯片页 →
CPU 2× Xtensa LX7 @240MHz
接口
I/O RS485 隔离（预留120R匹配电阻） GPIO · 排针
辅助接口 Screw terminal（电源、继电器、数字输入）
USB 1× USB · Type-C
内存/存储
内存 模块8MB PSRAM
存储 模块16MB Flash
扩展存储 microSD
工业接口
工业接口 8× 继电器 8× DI RS485 隔离
电源
供电 接线端子DC 7~36V USB Type-C 5V/1A
功能
RTC PCF85063ATL RTC芯片 RTC电池接口
按键 复位按键+BOOT按键
蜂鸣器 有
LED WS2812 RGB彩灯 电源指示灯 RS485收发指示灯
通讯
网络 1× 百兆以太网
无线通信 2.4GHz Wi-Fi 低功耗蓝牙 (Bluetooth LE)（SMA母孔天线座）

软件生态

微雪(Waveshare) · MCU 开发板
官方文档 waveshare.com/wiki/ESP32-S3-ETH-8DI-8RO
官方 wiki 官网

评价与评分

微雪(Waveshare) · MCU 开发板

MCU 板

综合评分 63.8
处理能力 59.8
存储 95.0



无线连接 60.0
接口 25.0
开发生态 —
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 MCU 板内第 89 / 392 名
我的评分
未评分

这个评分只记录在你的浏览器里，用于个性化推荐，不会公开，也不影响上面的评分。

价格/购买

微雪(Waveshare) · MCU 开发板
待定 淘宝购买
