Waveshare ESP32-S3-Relay-1CH 微雪(Waveshare) · MCU 开发板

总览

微雪(Waveshare) · MCU 开发板

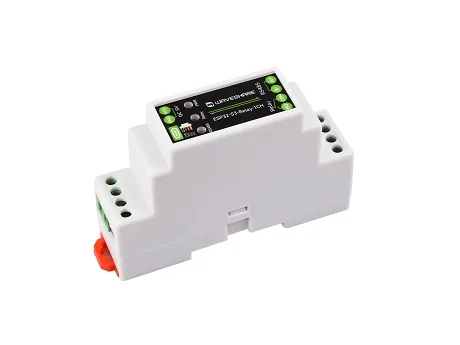

Waveshare ESP32-S3-Relay-1CH

Waveshare ESP32-S3-Relay-1CH，微雪 MCU 开发板

微雪MCUXtensa
基础信息
芯片型号 ESP32-S3
尺寸 91.6×23.3×58.7 mm
类型 MCU 开发板
供电 USB Type-C 5V；接线端子DC 5V
资料完整度 中：官方 wiki 要点列表（非规格表）
品牌 微雪(Waveshare)
参数 ↗
CPU 2× Xtensa LX7 @240MHz
CPU主频 240MHz
存储 16MB Flash
USB 1× USB Type-C（设备供电、USB通信、固件下载）
芯片品牌 Espressif / 乐鑫
CPU架构 Xtensa 32-bit
官方 wiki
Waveshare ESP32-S3-Relay-1CH

详细参数

微雪(Waveshare) · MCU 开发板
SoC ESP32-S3 Xtensa 32-bit 芯片页 →
CPU 2× Xtensa LX7 @240MHz
通讯
无线通信 2.4GHz Wi-Fi（802.11 b/g/n） 蓝牙 5（LE）
电源
供电 USB Type-C 5V；接线端子DC 5V
工业接口
工业接口 1× 继电器（一常开，≤10A 250V AC或 ≤10A 30V DC）
内存/存储
存储 16MB Flash
接口
I/O RS485 隔离 · 接线端子 SH1.0（3V3、GPIO1、GPIO2）
辅助接口 接线端子（供电、RS485、继电器）
USB 1× USB · Type-C（设备供电、USB通信、固件下载）
功能
按键 Relay继电器指示灯 BOOT 按键 RESET 按键
LED PWR电源指示灯+RS485收发指示灯
RTC PCF85063 RTC 芯片 RTC 电池排针（SH1.0）

软件生态

微雪(Waveshare) · MCU 开发板
官方文档 waveshare.com/wiki/ESP32-S3-Relay-1CH
官方 wiki 官网

评价与评分

微雪(Waveshare) · MCU 开发板

MCU 板

综合评分 58.3
处理能力 59.8
存储 75.0



无线连接 60.0
接口 25.0
开发生态 —
按复核参数、固定标尺计算，只和同类比；悬停分数看依据，「—」表示资料没写 MCU 板内第 199 / 392 名
