Amlogic / 晶晨 · 应用处理器
Amlogic A311D2
完整数据手册 已逐句核对 32 项参数必备参数 23 / 24原文能给的已齐（1 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A73 / Cortex-A53
- 核数
- 8
- 主频
- 2.2GHz / 2.0GHz
- GPU
- Mali-G52 MC4
- NPU
- 3.2 TOPS
- VPU
- 解码 8K24 / 4K60编码 4K50
- ISP
- 16MP
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A734× Cortex-A53 |
|---|---|
| CPU 最高主频 | A73 2.2 GHz、A53 2.0 GHz |
| 指令集 / 位宽 | Armv8.0NEON、加密扩展 |
| 协处理器 | HiFi 5 音频 DSP（选配） |
| 缓存 | 每簇统一 L2 |
| GPU | Mali-G52 MC4（2EE） |
| 图形 API | OpenGL ES 3.2Vulkan 1.1OpenCL 2.0 |
| NPU | NPU 3.2 TOPS（512 KB 内部 RAM） |
| 视频解码 | AV1 / H.265 / VP9（10 位）8K24 或 4K60、AVS2 4K60、H.264 4K30 |
| 视频编码 | H.265 Main / H.264 High 最高 4K50 |
| ISP | 16 MP ISP（最高 4608×3456）3A、降噪、去畸变 |
| 制程 | 原文未写 |
存储
| 外部内存接口 | 64 位双 rank最大 8 GBDDR4-3200、LPDDR4、LPDDR4X-4266 |
|---|---|
| 存储接口 | SD / SDIO（SDR104 / HS200）、8 位 eMMC（HS400） |
外设
| GPIO | 多组 GPIO（GPIOD / GPIOX 等，手册没汇总总数） |
|---|---|
| UART | 多路 UART（手册概述没给数量） |
| I²C | 多路 I2C（手册概述没给数量） |
| SPI | SPI（带调谐器 / 解调器控制用的 SPI，手册概述没给数量） |
| I²S / 音频 | 3 路 TDM / I2S、最多 8 路 PDM 麦克风 |
| USB | 1× USB 2.0 OTG1× USB 3.0 DRD |
| PCIe | 1× PCIe 2.0（RC） |
| 以太网 MAC | 千兆 MAC（RGMII）+ 10/100M PHY |
| 显示输出 | HDMI 2.1 输出（4K60）+ 3× HDMI 2.1 输入2× 8 lane V-by-OneLVDS2× 4 lane MIPI DSI（每口 1920×1200）2× 4 lane eDP（2560×1600） |
| 摄像头输入 | MIPI CSI 2× 4 lane |
| ADC | 10 位 SAR ADC5 通道 |
| PWM / 定时器 | 多路 PWM通用定时器、计数器 |
封装
| 封装 | FCBGA 14.3×16.1 mm0.4 mm 间距 |
|---|
电气
| 供电电压 | VDDCPU 0.681~1.032 V |
|---|---|
| IO 电压 | 1.8 V / 3.3 V |
环境
| 工作温度 | 环境 0 ~ 70 ℃ |
|---|
安全
| 安全特性 | TrustZone TEE、安全启动、加密 OTP / DRAM、真随机数 |
|---|---|
| OTP / eFuse | 8 Kbit OTP |
身份与变体
| 厂商 | Amlogic（晶晨） |
|---|
资料来源

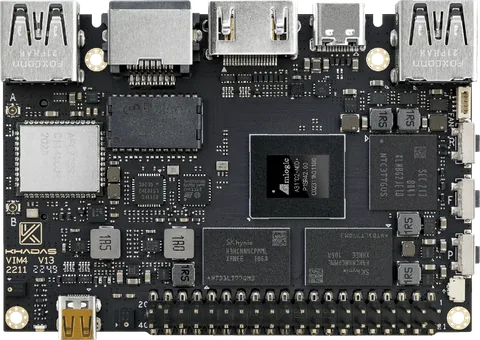

用这颗芯片的开发板 1 款
