Allwinner A733
完整数据手册 已逐句核对 27 项参数必备参数 22 / 24原文能给的已齐（2 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A76 / Cortex-A55
- 核数
- 8
- 主频
- 2.0GHz
- 协处理器
- 1× RISC-V E902 @ 最高 200 MHz
- GPU
- IMG BXM-4-64 MC1
- NPU
- 最高 3 TOPS
- VPU
- 解码 H.265 / VP9 / AVS2 8K@24fps、H.264 4K@30fps编码 H.265 / H.264 4K@30fps
- 片内缓存
- L3 1 MB（A76 每核 L2 256 KB，A55 每核 L2 128 KB）

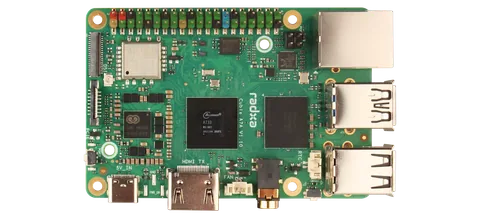

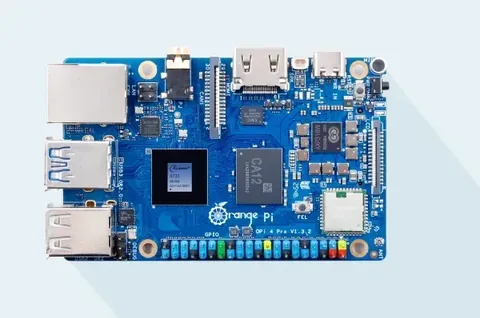

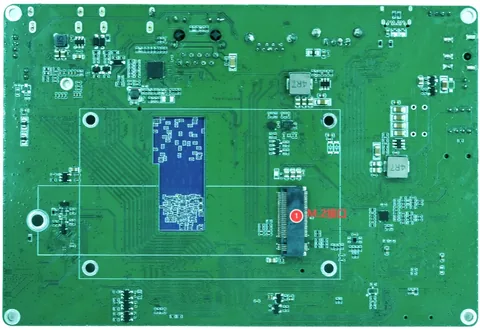

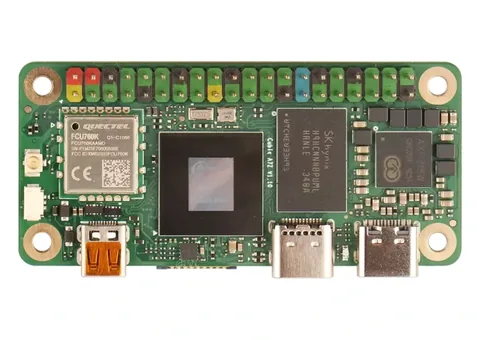

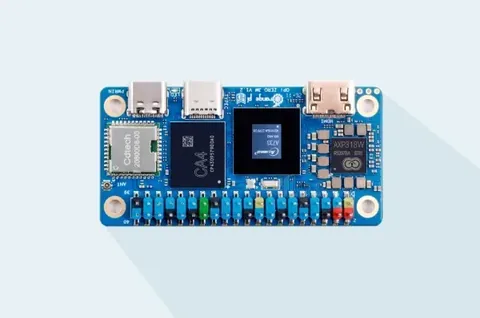

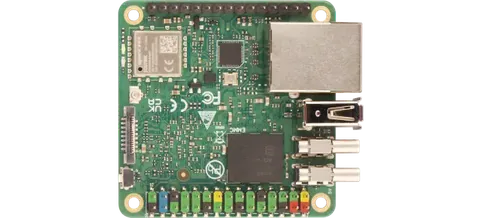

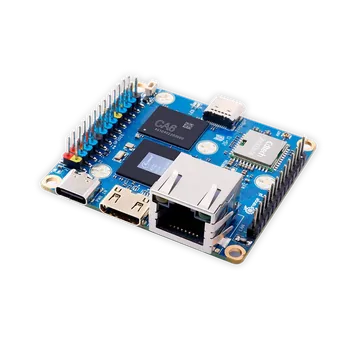

- 开发板
- 7 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 2× Cortex-A766× Cortex-A55（DynamIQ big.LITTLE），最高 2.0 GHz |
|---|---|
| 指令集 / 位宽 | 原文未写 |
| 协处理器 | 1× RISC-V E902 @ 最高 200 MHz |
| 缓存 | A76 每核 L1 64 KB I + 64 KB D、L2 256 KBA55 每核 L1 32 KB I + 32 KB D、L2 128 KB共享 L3 1 MB |
| GPU | IMG BXM-4-64 MC1 |
| NPU | 最高 3 TOPS（A733MX-1XX 没有 NPU） |
| 视频解码 | H.265 / VP9 / AVS2 最高 8K@24fpsH.264 4K@30fps |
| 视频编码 | H.265 / H.264 最高 4K@30fps |
| ISP | 最多 4 路传感器单路在线 800 万像素 @60fps离线 2400 万像素 @25fps |
| 制程 | 原文未写 |
存储
| 外部内存接口 | 32 位 LPDDR4 / LPDDR4X（1800 MHz）/ LPDDR5（2400 MHz），最大 16 GB |
|---|---|
| 存储接口 | 4 个 SD / MMC（SD 3.0、SDIO 3.0、2 路 eMMC 5.1 HS400）、UFS 3.0、RAW NAND、Octal SPI Flash |
外设
| GPIO | GPIO 端口 PB、PC、PD、PE、PF、PG、PH、PJ、PK、PL、PM（手册没汇总总数） |
|---|---|
| UART | 9（CPUX 域 7 个、CPUS 域 2 个） |
| I²C | 16 个 TWI（CPUX 13 个、CPUS 3 个） |
| SPI | 5（CPUX 4 个、CPUS 1 个） |
| I²S / 音频 | 5 路 I2S（含 TDM）、8 声道 DMIC、SPDIF（OWA）收发 |
| USB | 1× USB 3.1 Gen2 DRD（与 eDP / DP、PCIe 3.0 复用）1× USB 2.0 DRD1× USB 2.0 Host |
| PCIe | 1× PCIe 3.0（DM，与 USB3 复用） |
| 以太网 MAC | 1× GMAC（外接 PHY，IEEE 1588） |
| 显示输出 | HDMI 2.0（4K@60fps，仅 HN3）、eDP 1.4b / DP 1.4（4K@60fps）、2× MIPI DSI（双路 2.5K@60fps 或 4K@45fps）、双通道 LVDS、RGB、电子墨水屏 |
| 摄像头输入 | MIPI CSI-2（4 + 4 + 2 lane，2 Gbps / lane）、2 路并口 CSI（8–16 位） |
| ADC | GPADC（3 路模拟输入）、LRADC 1 通道5 个温度传感器 |
| PWM / 定时器 | 3 个 PWM 控制器各 10 通道 |
封装
| 封装 | ED-FCCSP570（15×15 mm） |
|---|
电气
| 供电电压 | 大核 / 小核 0.8–1.05 V |
|---|
环境
| 工作温度 | 环境 –25～75 °C |
|---|
身份与变体
| 厂商 | Allwinner（全志） |
|---|---|
| 系列 | A733 系列（A733MX-HN3 / N3X / 1XX） |
同一份资料里的订购型号
A733MX-HN3
- 供货状态有 NPU、有 HDMI 2.0、6 路 BK
A733MX-N3X
- 供货状态有 NPU、无 HDMI、6 路 BK
A733MX-1XX
- 供货状态无 NPU、无 HDMI、4 路 BK
资料来源
- 主原文 完整数据手册 A733 Family Datasheet V1.01 原始链接 ↗
