Allwinner / 全志 · 应用处理器
A83T(全志)
完整数据手册 已逐句核对 27 项参数必备参数 22 / 24原文能给的已齐（2 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A7
- 核数
- 8
- 主频
- 1.8GHz
- GPU
- PowerVR SGX544MP1
- VPU
- 解码 H.265（软件）1080p@30fps编码 H.264 1080p@60fps
- ISP
- 8MP@30fps
- 片内缓存
- L2 1 MB（每核 L1 32 KB I + 32 KB D）
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 8× Cortex-A7 |
|---|---|
| CPU 最高主频 | 1.8 GHz |
| 指令集 / 位宽 | Armv7（Thumb-2，NEON，VFPv4，LPAE） |
| 缓存 | 每核 L1 32 KB I + 32 KB DL2 1 MB |
| GPU | PowerVR SGX544MP1 |
| 图形 API | OpenGL ES 1.1 / 2.0OpenCL 1.1DirectX 9.3 |
| 视频解码 | H.264 / VP8 / MPEG / WMV9/VC1 等H.265 软件解码 1080p@30fps |
| 视频编码 | H.264 最高 1080p@60fps / 720p@120fps |
| ISP | 最高 8MP@30fps（含坏点校正） |
| 制程 | 原文未写 |
存储
| 外部内存接口 | LPDDR2 / LPDDR3 / DDR3 / DDR3L32 位DDR3 最高 800 MHz最大 2 GB |
|---|---|
| 存储接口 | 最多 3 个 SD / MMC（eMMC 4.41、SD 2.0）、8 位 NAND（64 位 ECC） |
外设
| GPIO | GPIO 端口 PC、PD、PE、PF、PG、PH、PL（手册没汇总总数） |
|---|---|
| UART | 最多 6 |
| I²C | 最多 4 个 TWI |
| SPI | 最多 2 |
| I²S / 音频 | PCM / I2S |
| USB | 1× USB 2.0 DRD2 个 Host（共用 1 个 USB 2.0 PHY 和 1 个 HSIC PHY） |
| 以太网 MAC | 千兆 EMAC（MII / RGMII） |
| 显示输出 | HDMI 1.4（HDCP 1.2）、4 lane MIPI DSI（1920×1200@60Hz）、LVDS（1366×768@60Hz） |
| 摄像头输入 | 4 lane MIPI CSI（8M@30fps）、10 位并口 CSI |
| ADC | LRADC（6 位） |
| PWM / 定时器 | PWM + CPUS 域 S_PWM |
封装
| 封装 | FCBGA345（14×14 mm，球距 0.65 mm） |
|---|
电气
| 供电电压 | 原文未写 |
|---|
环境
| 工作温度 | 环境 –20～70 °C |
|---|
安全
| 安全特性 | 加密引擎（AES / DES / TDES）、256 位 TRNG、2 Kbit eFuse |
|---|
身份与变体
| 厂商 | Allwinner（全志） |
|---|---|
| 系列 | 八核移动应用处理器（平板） |
资料来源
用这颗芯片的开发板 1 款

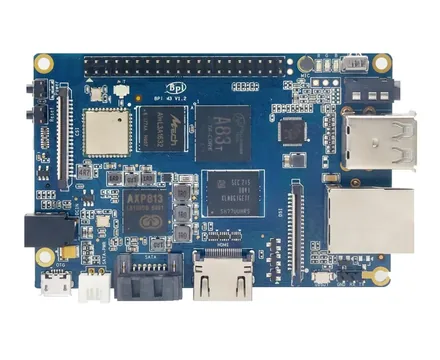

香蕉派A83T
