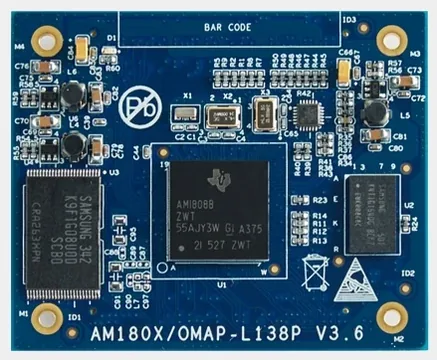

启扬智能AM1808
Texas Instruments（德州仪器） · 应用处理器
TI AM1808
完整数据手册 已逐句核对 21 项参数必备参数 18 / 24原文能给的已齐（6 项核心参数原文没写）
关键规格
- 内核型号
- ARM926EJ-S
- 主频
- 456MHz
- 协处理器
- PRUSS（2 个 PRU）
- 片内缓存
- 16 KB I-Cache + 16 KB D-Cache

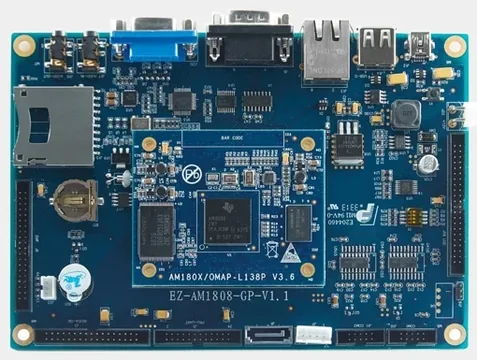

- 开发板
- 2 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | ARM926EJ-S375 / 456 MHz |
|---|---|
| 指令集 / 位宽 | 32 位 ARM926EJ-S（带 Jazelle） |
| 协处理器 | PRUSS（2 个 PRU 核） |
| 缓存 | 16 KB I-Cache + 16 KB D-Cache片上 RAM 128 KB |
| GPU | 原文未写 |
| 视频解码 | 原文未写 |
| 视频编码 | 原文未写 |
| 制程 | 原文未写 |
存储
| 外部内存接口 | 16 位 DDR2 / mDDR，最大 256 MB；另有 EMIFA 16 位 SDRAM（128 MB） |
|---|---|
| 存储接口 | 2 个 MMC / SD / SDIO、NOR / NAND（EMIFA） |
外设
| GPIO | 多组 GPIO，每组 16 个引脚，可编程中断 |
|---|---|
| UART | 3 |
| I²C | 2 |
| SPI | 2 |
| I²S / 音频 | 1 个 McASP2 个 McBSP |
| USB | 1× USB 2.0 OTG1× USB 1.1 OHCI Host（各带 PHY） |
| SATA | SATA I / II（1.5 / 3.0 Gbps） |
| 以太网 MAC | 百兆 EMAC（MII / RMII） |
| 显示输出 | LCD 控制器、视频端口（VPIF） |
| 摄像头输入 | 视频端口 VPIF：BT.656 / 8~12 位 RAW 视频采集 |
| ADC | 原文未写 |
| PWM / 定时器 | 2 个 eHRPWM3 个 eCAP |
封装
| 封装 | PBGA361（ZCE 球距 0.65 mm / ZWT 球距 0.8 mm） |
|---|
电气
| 供电电压 | 原文未写 |
|---|
环境
| 工作温度 | 商业或扩展温度级 |
|---|
身份与变体
| 厂商 | Texas Instruments（德州仪器） |
|---|---|
| 系列 | AM1808 ARM 微处理器 |
资料来源
- 主原文 完整数据手册 AM1808 ARM Microprocessor Datasheet SPRS653E 2014-03 原始链接 ↗
