TI AM4377
完整数据手册 已逐句核对 25 项参数必备参数 21 / 24原文能给的已齐（3 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A9
- 核数
- 1
- 主频
- 1000MHz
- 协处理器
- 2× PRU-ICSS（PRU @ 200 MHz）
- 片内缓存
- L2 256 KB（L1 32 KB I + 32 KB D）
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 1× Cortex-A9最高 1000 MHz（AM4377：800 / 1000 MHz） |
|---|---|
| 指令集 / 位宽 | NEON SIMD + VFPv3 |
| 协处理器 | 2 个 PRU-ICSS（每个 2 个 32 位 PRU @ 200 MHz）AM4377 支持全部工业协议 |
| 缓存 | L1 32 KB I + 32 KB DL2 256 KB（可配成 L3 RAM） |
| GPU | AM4377 没有 GPU（SGX530 只在 AM4378 / AM4379） |
| 视频解码 | 原文未写 |
| 视频编码 | 原文未写 |
| 制程 | 原文未写 |
存储
| 外部内存接口 | LPDDR2（533）/ DDR3 / DDR3L（800）32 位最大 2 GB |
|---|---|
| 存储接口 | 3 个 MMC、GPMC（NAND / NOR，16 位 ECC）、QSPI |
外设
| GPIO | 增强 GPIO 模块（手册没汇总总数） |
|---|---|
| UART | 6 |
| I²C | 3 |
| SPI | 5 个 McSPI1 个 QSPI |
| I²S / 音频 | 2 个 McASP |
| CAN / CAN FD | 2 路 CAN 2.0 A/B |
| USB | 最多 2× USB 2.0 高速 DRD（带 PHY） |
| 以太网 MAC | 千兆以太网交换机最多 2 端口（MII / RMII / RGMII）IEEE 1588v2 |
| 显示输出 | 显示子系统（DSS） |
| 摄像头输入 | 12 位摄像头接口（VPFE） |
| ADC | 2 个 12 位 SAR ADC |
| PWM / 定时器 | 最多 6 个 eHRPWM |
封装
| 封装 | NFBGA491（ZDN，17×17 mm，球距 0.65 mm） |
|---|
电气
| 供电电压 | VDD_MPU 1.2 V（OPP120）VDD_CORE 1.1 V（1.056~1.144 V） |
|---|
环境
| 工作温度 | AM4377：–40～105 °C / –40～90 °C |
|---|
安全
| 安全特性 | 加密加速（AES / SHA / RNG / DES / 3DES）安全启动只在 HS 版 |
|---|
身份与变体
| 厂商 | Texas Instruments（德州仪器） |
|---|---|
| 系列 | Sitara AM437x |
资料来源
- 主原文 完整数据手册 AM437x Sitara Processors Datasheet SPRS851E 2019-01 原始链接 ↗

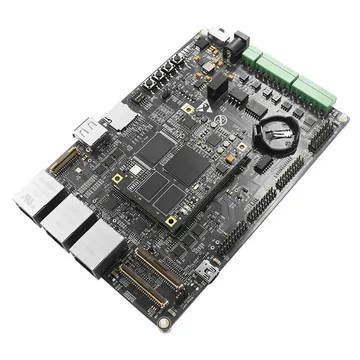

用这颗芯片的开发板 1 款
