Texas Instruments / TI · 应用处理器
TI AM5718
完整数据手册 已逐句核对 27 项参数必备参数 20 / 24原文能给的已齐（4 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A15
- 核数
- 1
- 主频
- 1500MHz
- 协处理器
- C66x DSP2× 双核 Cortex-M42× PRU-ICSS
- GPU
- PowerVR SGX544
- VPU
- 编码 / 解码 H.264 4K@15fps
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 1× Cortex-A15（NEON）最高 1500 MHz |
|---|---|
| 指令集 / 位宽 | 单核 Cortex-A15 RISC CPU带 Neon |
| 协处理器 | C66x 浮点 VLIW DSP @ 750 MHz2 组双核 Cortex-M4（IPU1 / IPU2）2 个双核 PRU-ICSS |
| 缓存 | 原文未写 |
| GPU | PowerVR SGX544 单核 3D（AM5718 有）+ Vivante GC320 2D |
| 视频解码 | IVA-HD：H.264 4K@15fps 编解码其它编解码最高 1080p60 |
| 视频编码 | 原文未写 |
| 制程 | 28 nm CMOS |
存储
| 片上 SRAM | 片上 L3 RAM 最多 512 KB |
|---|---|
| 外部内存接口 | DDR3 / DDR3L最高 DDR3-1333（667 MHz）单片选最大 2 GB |
| 存储接口 | 4 个 MMC / SD / SDIO、SATA Gen2、QSPI、GPMC |
外设
| GPIO | 最多 215 个 |
|---|---|
| UART | 10 |
| I²C | 5 |
| SPI | 4 个 McSPI1 个 QSPI |
| I²S / 音频 | 8 个 McASP |
| CAN / CAN FD | 2 路 DCAN（CAN 2.0B） |
| USB | 1× USB 3.0 DRD1× USB 2.0 DRD |
| PCIe | PCIe 3.0 子系统，两条 5 Gbps lane（1 个 2 lane Gen2 口或 2 个 1 lane 口） |
| SATA | SATA Gen2 |
| 以太网 MAC | 2 端口千兆以太网交换机 |
| 显示输出 | 全高清 1920×1080p60、HDMI 1.4a / DVI 1.0 |
| 摄像头输入 | MIPI CSI-2 + 视频输入口（VIP，最多 4 路复用输入） |
| ADC | 原文未写 |
| PWM / 定时器 | 3 个 PWM 子系统16 个 32 位通用定时器 + 看门狗 |
封装
| 封装 | FCBGA760（23×23 mm，球距 0.8 mm） |
|---|
电气
| 供电电压 | 原文未写 |
|---|
环境
| 工作温度 | 结温：商业 0～90 °C、扩展 –40～105 °C、车规 –40～125 °C |
|---|
安全
| 安全特性 | 加密加速（AES / 3DES / MD5 / SHA1 / SHA2 / TRNG）安全启动、TEE 等在 HS 版 |
|---|
身份与变体
| 厂商 | Texas Instruments（德州仪器） |
|---|---|
| 系列 | Sitara AM571x（工业通信、HMI、自动化） |
资料来源
- 主原文 完整数据手册 AM571x Sitara Processors Datasheet SPRS957I 2019-11 原始链接 ↗

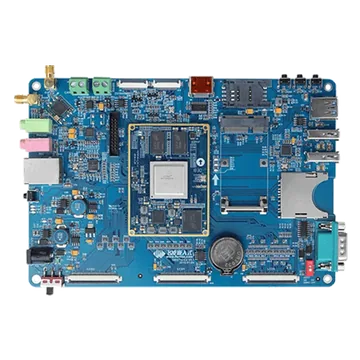

用这颗芯片的开发板 1 款
