AM6412
完整数据手册 已逐句核对 24 项参数必备参数 18 / 24原文能给的已齐（6 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A53
- 核数
- 2
- 主频
- 1.0GHz
- 协处理器
- Cortex-R5F @ 800 MHz + Cortex-M4F @ 400 MHz
- 片内缓存
- L2 256 KB（每核 L1 32 KB I + 32 KB D）
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 2× Cortex-A53最高 1.0 GHz（S 档；K 档 800 MHz） |
|---|---|
| 指令集 / 位宽 | 64 位（2× Cortex-A53） |
| 协处理器 | 1× Cortex-R5F @ 800 MHz + Cortex-M4F @ 400 MHz |
| 缓存 | 每核 L1 32 KB I + 32 KB D共享 L2 256 KB（带 ECC） |
| GPU | 原文未写 |
| 视频解码 | 原文未写 |
| 视频编码 | 原文未写 |
| 制程 | 16 nm FinFET |
存储
| 片上 SRAM | 片上 SRAM 最多 2 MB（带 ECC） |
|---|---|
| 外部内存接口 | LPDDR4 / DDR416 位（带 inline ECC）最高 1600 MT/s最大 2 GB |
| 存储接口 | 1 个 8 位 eMMC1 个 4 位 SD / SDIO、OSPI / QSPI、GPMC |
外设
| GPIO | 3 个 GPIO 模块PRU 子系统另有 40 路实时 GPIO（×2） |
|---|---|
| UART | 9 |
| I²C | 6 |
| SPI | 7 个 McSPI |
| I²S / 音频 | 原文未写 |
| CAN / CAN FD | 2 路 MCAN（AM6412 不支持完整 CAN-FD） |
| USB | 1× USB 3.1 DRD（主机 5 Gbps） |
| PCIe | 1× PCIe Gen2 ×1 |
| 以太网 MAC | 内置千兆交换机（CPSW3G）2 个端口（RMII / RGMII）IEEE 1588、EEEAM6412 没有 PRU_ICSSG 工业通信 |
| 显示输出 | 原文未写 |
| 摄像头输入 | 原文未写 |
| ADC | AM6412 没有（系列其它型号有 1 个 12 位 4 MSPS ADC） |
| PWM / 定时器 | 9 个 ePWM |
封装
| 封装 | FCBGA441（ALV / ANI，17.2×17.2 mm，球距 0.8 mm） |
|---|
电气
| 供电电压 | VDD_CORE 0.75 V 或 0.85 V |
|---|
环境
| 工作温度 | 结温：工业 / 车规 –40～125 °C、扩展工业 –40～105 °C |
|---|
安全
| 安全特性 | 安全启动（硬件信任根）、TrustZone TEE、DMSC-L 安全协处理器、AES / SHA2 / TRNG / PKA |
|---|
身份与变体
| 厂商 | Texas Instruments（德州仪器） |
|---|---|
| 系列 | Sitara AM64x（工业通信 / 实时控制） |
资料来源
- 主原文 完整数据手册 AM64x Sitara Processors Datasheet SPRSP56J 2026-06 原始链接 ↗

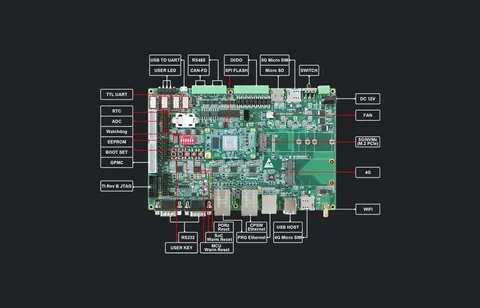

用这颗芯片的开发板 1 款
创龙AM6412
