AT91SAM3X8E
完整数据手册 已逐句核对 20 项参数必备参数 14 / 14详细（核心参数齐全）
关键规格
- 内核型号
- Cortex-M3
- 核数
- 1
- 主频
- 84MHz
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 1× Cortex-M3（r2.0）最高 84 MHz |
|---|
存储
| 片上 SRAM | 64 + 32 KB（SAM3X8E）ROM 16 KB |
|---|---|
| 片上 / 封装内 Flash | 2× 256 KB（SAM3X8E，双 bank） |
| 存储接口 | 1× HSMCI（SDIO / SD / MMC）SMC 支持 SRAM / NOR / NAND（NFC 带 ECC） |
外设
| GPIO | 103（SAM3X8E） |
|---|---|
| UART | 最多 4 个 USART + 1 个 UART |
| I²C | 2× TWI（兼容 I2C） |
| SPI | 最多 6 个 SPI |
| I²S / 音频 | 1× SSC（I2S） |
| CAN / CAN FD | 2 |
| USB | 1× USB 2.0 高速（480 Mbps）设备 / Mini Host内置收发器 |
| 以太网 MAC | 10/100 EMAC（SAM3X8E 支持 MII / RMII） |
| ADC | 16 通道 12 位 1 Msps ADC |
| DAC | 2 通道 12 位 1 Msps DAC |
| PWM / 定时器 | 最多 8 通道 16 位 PWM9 通道 32 位定时器 |
封装
| 封装 | LQFP144 或 LFBGA144（SAM3X8E） |
|---|
电气
| 供电电压 | 1.62 ~ 3.6 V |
|---|
环境
| 工作温度 | 工业级 –40 ~ 85 ℃ |
|---|
安全
| 安全特性 | 真随机数发生器 |
|---|
身份与变体
| 厂商 | Atmel（现 Microchip） |
|---|
资料来源
- 主原文 完整数据手册 SAM3X / SAM3A Series Datasheet Atmel-11057C 2015-03-23 原始链接 ↗

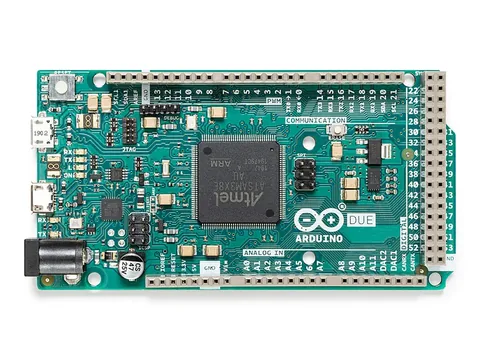

用这颗芯片的开发板 1 款
