启扬智能ATMEL AT91SAM9260
Atmel（现 Microchip） · 应用处理器
ATMEL AT91SAM9260
完整数据手册 已逐句核对 20 项参数必备参数 19 / 24原文能给的已齐（5 项核心参数原文没写）
关键规格
- 内核型号
- ARM926EJ-S
- 核数
- 1
- 主频
- 180MHz
- 开发板
- 2 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 1× ARM926EJ-S @ 180 MHz |
|---|---|
| 指令集 / 位宽 | ARM / Thumb 指令集（ARM926EJ-S） |
| 缓存 | 8 KB I + 8 KB D带 MMU |
| GPU | 原文未写 |
| 视频解码 | 原文未写 |
| 视频编码 | 原文未写 |
| 制程 | 原文未写 |
存储
| 片上 SRAM | 2× 4 KB SRAM32 KB ROM |
|---|---|
| 外部内存接口 | 32 位外部总线：SDRAM / LPSDR、静态存储、CompactFlash、SLC NAND（ECC） |
| 存储接口 | 1× 高速存储卡主机 |
外设
| GPIO | 96 |
|---|---|
| UART | 4 个 USART2 个 UART |
| I²C | 1× TWI |
| SPI | 2 |
| I²S / 音频 | 1× SSC |
| USB | USB 设备 + USB 主机（内置收发器） |
| 以太网 MAC | 10/100 Mbps EMAC |
| 显示输出 | 原文未写 |
| 摄像头输入 | ITU-R BT.601/656 图像传感器接口 |
| ADC | 4 通道 10 位 ADC |
| PWM / 定时器 | 2 个 3 通道 32 位定时 / 计数器（TC） |
封装
| 封装 | 217 球 LFBGA（15×15 mm）或 208 脚 PQFP（28×28 mm） |
|---|
电气
| 供电电压 | VDDCORE 1.65~1.95 V |
|---|
环境
| 工作温度 | –40 ~ 85 ℃（电气特性适用的工作温度范围） |
|---|
身份与变体
| 厂商 | Atmel（现 Microchip） |
|---|
资料来源
- 主原文 完整数据手册 SAM9260 Datasheet Atmel-6221M 2016-01-13 原始链接 ↗

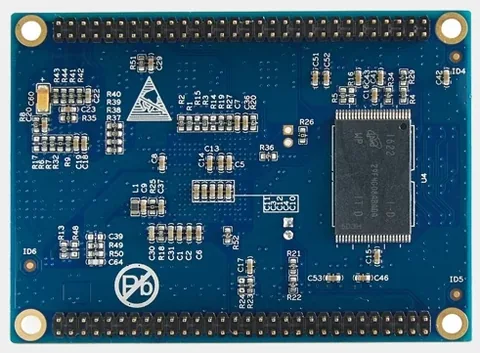

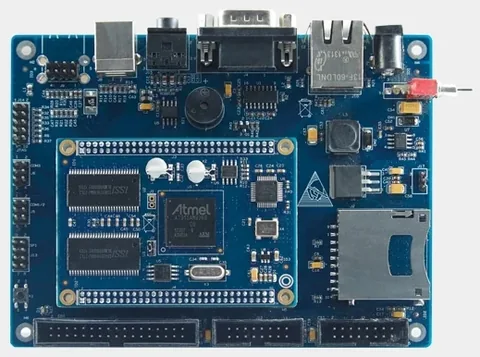

用这颗芯片的开发板 2 款
