ATMEL AT91SAM9263
完整数据手册 已逐句核对 21 项参数必备参数 19 / 24原文能给的已齐（5 项核心参数原文没写）
关键规格
- 内核型号
- ARM926EJ-S
- 核数
- 1
- 主频
- 200MHz

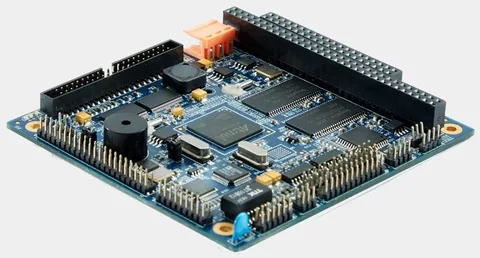

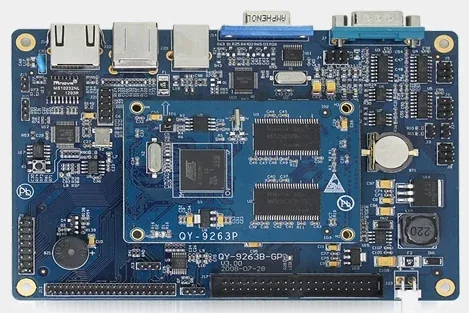

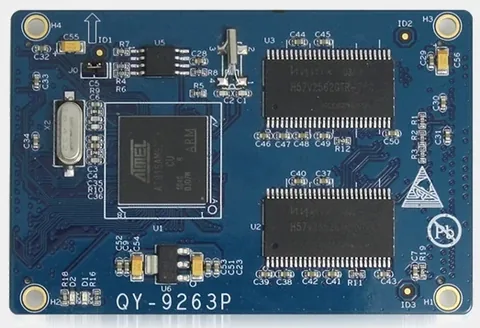

- 开发板
- 3 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 1× ARM926EJ-S @ 200 MHz（220 MIPS）DSP 扩展、Jazelle |
|---|---|
| 指令集 / 位宽 | ARM / Thumb 指令集（ARM926EJ-S） |
| 缓存 | 16 KB I + 16 KB D带 MMU |
| GPU | 原文未写 |
| 视频解码 | 原文未写 |
| 视频编码 | 原文未写 |
| 制程 | 原文未写 |
存储
| 片上 SRAM | 80 KB + 16 KB SRAM128 KB ROM |
|---|---|
| 外部内存接口 | 双外部总线 EBI0 / EBI1：SDRAM、静态存储、NAND（ECC）、CompactFlash |
| 存储接口 | 2× MCI（SD / SDIO / MMC） |
外设
| GPIO | 160 |
|---|---|
| UART | 3 个 USART |
| I²C | 1× TWI |
| SPI | 2 |
| I²S / 音频 | 2× SSC（I2S / TDM）+ AC97 |
| CAN / CAN FD | 1 |
| USB | 2 口 USB 2.0 全速主机 + 1 口 USB 2.0 全速设备 |
| 以太网 MAC | 10/100 Base-T MAC（MII / RMII） |
| 显示输出 | LCD 控制器（TFT 最高 24 位色，最大 2048×2048）+ 2D 图形加速 |
| 摄像头输入 | ITU-R BT.601/656 图像传感器接口（12 位） |
| ADC | 原文未写 |
| PWM / 定时器 | 4 通道 16 位 |
封装
| 封装 | 324 球 TFBGA15×15 mm0.8 mm 间距 |
|---|
电气
| 供电电压 | VDDCORE 1.08~1.32 V（典型 1.2 V） |
|---|
环境
| 工作温度 | –40 ~ 85 ℃（电气特性适用的工作温度范围） |
|---|
身份与变体
| 厂商 | Atmel（现 Microchip） |
|---|
资料来源
- 主原文 完整数据手册 SAM9263 Datasheet Atmel-6249N 2016-03-14 原始链接 ↗
