启扬智能ATMEL AT91SAM9G45
Atmel（现 Microchip） · 应用处理器
ATMEL AT91SAM9G45
完整数据手册 已逐句核对 23 项参数必备参数 20 / 24原文能给的已齐（4 项核心参数原文没写）
关键规格
- 内核型号
- ARM926EJ-S
- 核数
- 1
- 主频
- 400MHz
- 开发板
- 2 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 1× ARM926EJ-S @ 400 MHz |
|---|---|
| 指令集 / 位宽 | ARM / Thumb 指令集（ARM926EJ-S，400 MHz） |
| 缓存 | 32 KB I + 32 KB D带 MMU |
| GPU | 原文未写 |
| 视频解码 | 原文未写 |
| 视频编码 | 原文未写 |
| 制程 | 原文未写 |
存储
| 片上 SRAM | 64 KB SRAM（可作 TCM）64 KB ROM |
|---|---|
| 外部内存接口 | DDR2 / LPDDR、SDRAM / LPSDR外部总线另接静态存储、CompactFlash、SLC NAND（ECC） |
| 存储接口 | 2× 高速存储卡主机（SDIO / SD / e.MMC / CE-ATA） |
外设
| GPIO | 160 |
|---|---|
| UART | 4 个 USART + 调试串口 |
| I²C | 2× TWI |
| SPI | 2 |
| I²S / 音频 | 2× SSC（I2S）+ AC97 |
| USB | 2× USB 高速主机1× USB 高速设备（内置收发器） |
| 以太网 MAC | 10/100 Mbps EMAC |
| 显示输出 | LCD 控制器（STN / TFT，最高 1280×860） |
| 摄像头输入 | ITU-R BT.601/656 图像传感器接口 |
| ADC | 8 通道 10 位 ADC（支持四线电阻触摸屏） |
| PWM / 定时器 | 4 通道 16 位 |
封装
| 封装 | 324 球 TFBGA15×15 mm0.8 mm 间距 |
|---|
电气
| 供电电压 | VDDCORE 0.9~1.1 V |
|---|---|
| IO 电压 | 1.8 V / 3.3 V（存储与外设 I/O 可分别配置） |
环境
| 工作温度 | 工业级 –40 ~ 85 ℃ |
|---|
安全
| 安全特性 | 真随机数发生器 |
|---|
身份与变体
| 厂商 | Atmel（现 Microchip） |
|---|
资料来源
- 主原文 完整数据手册 SAM9G45 Datasheet Atmel-6438O 2015-12-08 原始链接 ↗

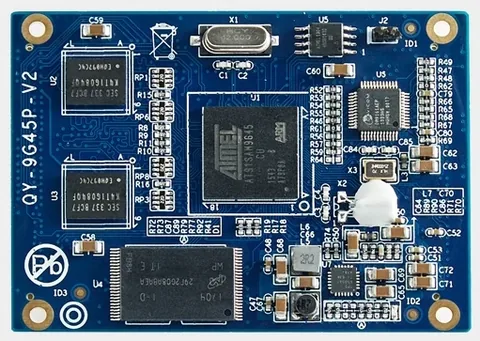

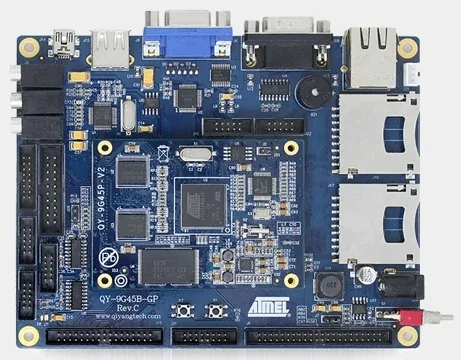

用这颗芯片的开发板 2 款
