ArduinoATmega2560
Microchip · MCU / 无线 SoC
ATmega2560
完整数据手册 已逐句核对 17 项参数必备参数 13 / 14原文能给的已齐（1 项核心参数原文没写）
关键规格
- 内核型号
- AVR
- 核数
- 1
- 主频
- 16MHz
- 开发板
- 2 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 1× AVR 8 位最高 16 MHz（16 MIPS） |
|---|---|
| CPU 最高主频 | ATmega2560：0 ~ 16 MHz @ 4.5 ~ 5.5 VATmega2560V：0 ~ 2 MHz @ 1.8 V、0 ~ 8 MHz @ 2.7 V 起 |
存储
| 片上 SRAM | 8 KB；EEPROM 4 KB；可外扩 64 KB |
|---|---|
| 片上 / 封装内 Flash | 256 KB（2560） |
外设
| GPIO | 86（100 脚的 640 / 1280 / 2560） |
|---|---|
| UART | 4× USART（640 / 1280 / 2560） |
| I²C | 1（两线接口） |
| SPI | 1（主 / 从） |
| USB | 原文未写 |
| ADC | 16 通道 10 位（640 / 1280 / 2560） |
| PWM / 定时器 | 4 路 8 位 PWM12 路 2 ~ 16 位可调 PWM（640 / 1280 / 2560）2× 8 位4× 16 位定时器 |
| 电容触摸 | QTouch 库支持最多 64 个感应通道 |
| 其他外设 | JTAG（IEEE 1149.1）边界扫描与片上调试 |
封装
| 封装 | 100 脚 TQFP、100 球 CBGA（640 / 1280 / 2560） |
|---|
电气
| 供电电压 | ATmega2560V 1.8 ~ 5.5 V（8 MHz）ATmega2560 4.5 ~ 5.5 V（16 MHz） |
|---|---|
| 功耗 | 1 MHz / 1.8 V 时工作 500 µA掉电 0.1 µA |
环境
| 工作温度 | -40 ~ 85 °C（工业级） |
|---|
身份与变体
| 厂商 | Microchip（原 Atmel） |
|---|
资料来源
- 主原文 完整数据手册 ATmega640/V-1280/V-1281/V-2560/V-2561/V Datasheet DS40002211A 2020 原始链接 ↗
用这颗芯片的开发板 2 款

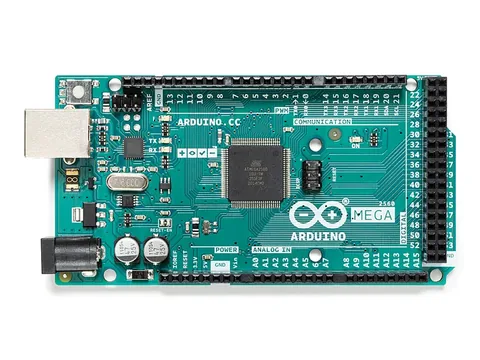

ArduinoATmega2560

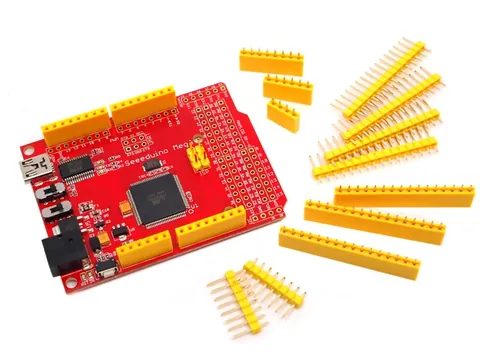

SeeedATmega2560
