DFRobotATMEGA328
Microchip · MCU / 无线 SoC
ATMEGA328
完整数据手册 已逐句核对 16 项参数必备参数 13 / 14原文能给的已齐（1 项核心参数原文没写）
关键规格
- 内核型号
- AVR
- 核数
- 1
- 主频
- 20MHz

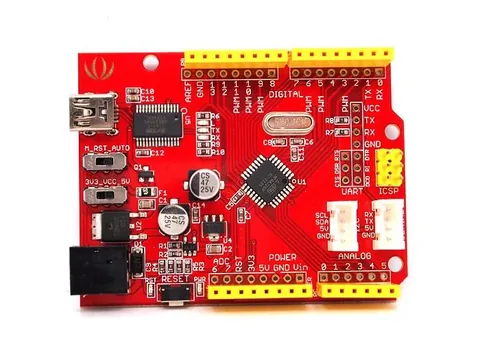

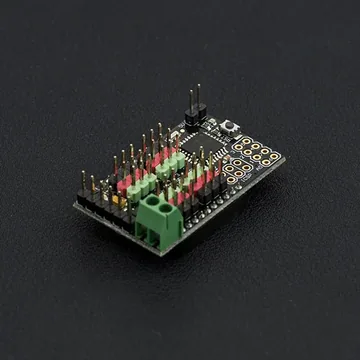

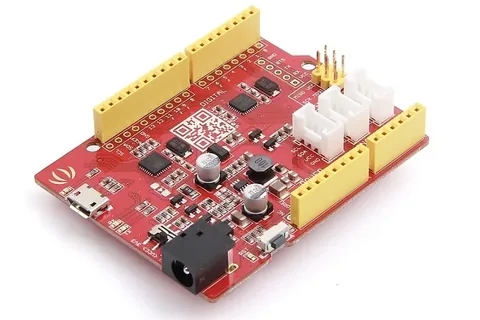

- 开发板
- 3 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 1× AVR 8 位最高 20 MHz（20 MIPS） |
|---|---|
| CPU 最高主频 | 0 ~ 4 MHz @ 1.8 ~ 5.5 V0 ~ 10 MHz @ 2.7 ~ 5.5 V0 ~ 20 MHz @ 4.5 ~ 5.5 V |
存储
| 片上 SRAM | 2 KB（328 / 328P）EEPROM 1 KB |
|---|---|
| 片上 / 封装内 Flash | 32 KB（328 / 328P） |
外设
| GPIO | 23 |
|---|---|
| UART | 1× USART |
| I²C | 1（两线接口，兼容 I2C） |
| SPI | 1（主 / 从） |
| USB | 原文未写 |
| ADC | 10 位 ADCTQFP / VQFN 封装 8 通道SPDIP 封装 6 通道 |
| PWM / 定时器 | 6 路 PWM2× 8 位1× 16 位定时器 |
| 电容触摸 | QTouch 库支持最多 64 个感应通道 |
封装
| 封装 | 28 脚 SPDIP、32 脚 TQFP、28 / 32 焊盘 VQFN |
|---|
电气
| 供电电压 | 1.8 ~ 5.5 V |
|---|---|
| 功耗 | 1 MHz / 1.8 V 时工作 0.2 mA掉电 0.1 µA |
环境
| 工作温度 | -40 ~ 85 °C |
|---|
身份与变体
| 厂商 | Microchip（原 Atmel） |
|---|
资料来源
- 主原文 完整数据手册 ATmega48A/PA/88A/PA/168A/PA/328/P megaAVR Data Sheet DS40002061B 2020 原始链接 ↗
