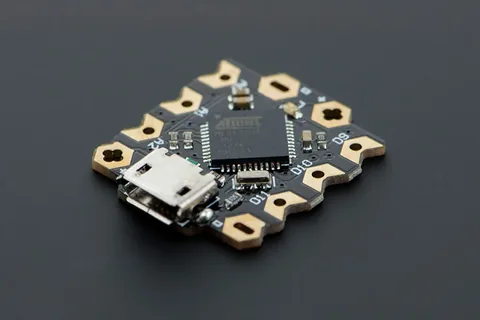

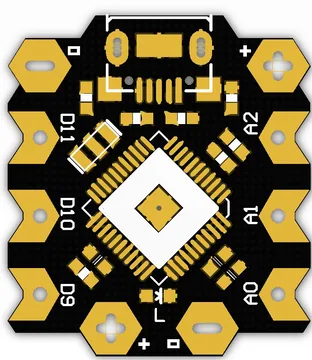

DFRobotATmega32u4
Microchip · MCU / 无线 SoC
ATmega32u4
完整数据手册 已逐句核对 17 项参数必备参数 14 / 14详细（核心参数齐全）
关键规格
- 架构
- AVR 8-bit
- 内核型号
- AVR
- 核数
- 1
- 主频
- 16MHz
- 开发板

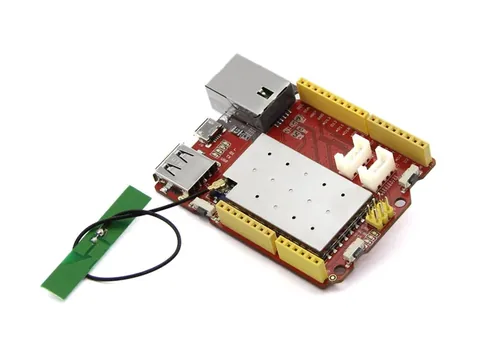

- 4 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 1× AVR 8 位 @ 最高 16 MHz（4.5 V；2.7 V 时 8 MHz） |
|---|---|
| 指令集 / 位宽 | AVR 8 位 RISC135 条指令 |
存储
| 片上 SRAM | 2.5 KB（ATmega16U4 为 1.25 KB） |
|---|---|
| 片上 / 封装内 Flash | 32 KB（ATmega16U4 为 16 KB）出厂预装 USB bootloader |
外设
| GPIO | 26 个 |
|---|---|
| UART | 1× USART（带硬件流控） |
| I²C | 1× 两线串口（TWI，兼容 I²C） |
| SPI | 1（主 / 从） |
| USB | USB 2.0 全速 / 低速设备（12 / 1.5 Mbit/s） |
| ADC | 12 通道 10 位 ADC（带差分通道和可编程增益） |
| PWM / 定时器 | 4 路 8 位 PWM4 路 2–16 位 PWM6 路高速 PWM（2–11 位） |
| 其他外设 | EEPROM 1 KB（ATmega16U4 为 512 B）片内温度传感器、模拟比较器 |
封装
| 封装 | TQFP44（10×10 mm）或 QFN44（7×7 mm） |
|---|
电气
| 供电电压 | 2.7–5.5 V |
|---|
环境
| 工作温度 | 工业级 –40～85 °C |
|---|
身份与变体
| 厂商 | Atmel（现 Microchip） |
|---|---|
| 系列 | ATmega16U4 / ATmega32U4（AVR） |
资料来源
- 主原文 完整数据手册 ATmega16U4/ATmega32U4 Datasheet（Summary） 7766FS–AVR–11/10 原始链接 ↗
