ArduinoATMega4809
Microchip · MCU / 无线 SoC
ATMega4809
完整数据手册 已逐句核对 16 项参数必备参数 13 / 14原文能给的已齐（1 项核心参数原文没写）
关键规格
- 架构
- AVR 8 位
- 内核型号
- AVR
- 核数
- 1
- 主频
- 20MHz
- 开发板
- 2 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 1× AVR（8 位，带硬件乘法器）@ 最高 20 MHz |
|---|---|
| 指令集 / 位宽 | AVR 8 位 |
存储
| 片上 SRAM | 最多 6 KB |
|---|---|
| 片上 / 封装内 Flash | 最多 48 KB（系列上限，datasheet 未单列 4809） |
外设
| GPIO | 41 个 |
|---|---|
| UART | 4× USART |
| I²C | 1× TWI（兼容 I²C，最高 1 MHz Fm+） |
| SPI | 1（主 / 从） |
| USB | 原文未写 |
| ADC | 10 位 ADC150 ksps |
| PWM / 定时器 | 1× 16 位 TCA（3 路比较）4× 16 位 TCB |
| 其他外设 | EEPROM 256 B事件系统、可配置逻辑（CCL，4 个 LUT）、模拟比较器、CRC 扫描 |
封装
| 封装 | 48 脚 UQFN（6×6）或 TQFP（7×7） |
|---|
电气
| 供电电压 | 1.8–5.5 V（20 MHz 要 4.5–5.5 V） |
|---|
环境
| 工作温度 | –40～125 °C（20 MHz 档为 –40～105 °C） |
|---|
身份与变体
| 厂商 | Microchip |
|---|---|
| 系列 | megaAVR 0 系列 |
资料来源
- 主原文 完整数据手册 ATmega3209/4809 – 48-pin Data Sheet DS40002016A（Preliminary） 原始链接 ↗

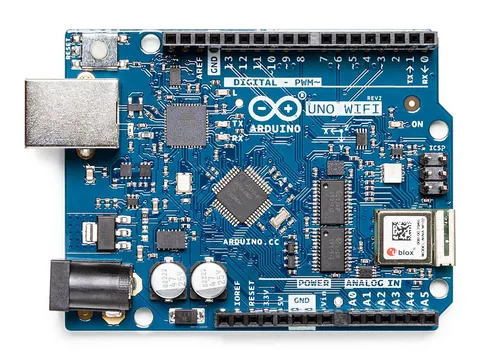

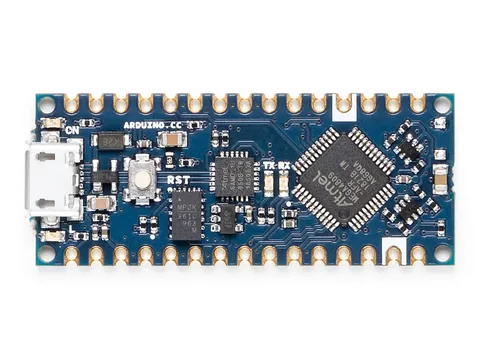

用这颗芯片的开发板 2 款
ArduinoATMega4809
ArduinoATMega4809
