ATSAMD21G18
完整数据手册 已逐句核对 18 项参数必备参数 14 / 14详细（核心参数齐全）
关键规格
- 内核型号
- Cortex-M0+
- 核数
- 1
- 主频
- 48MHz
- 开发板
- 2 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 1× Cortex-M0+最高 48 MHz |
|---|
存储
| 片上 SRAM | 最大 32 KB（32/16/8/4 KB 档） |
|---|---|
| 片上 / 封装内 Flash | 最大 256 KB（另有 256/128/64/32/16 KB 档） |
外设
| GPIO | 最多 52 |
|---|---|
| UART | 最多 6 个 SERCOM每个可配成 USART / I2C / SPI / LIN |
| I²C | SERCOM 可配 I2C（最高 3.4 MHz） |
| SPI | SERCOM 可配成 SPI（每个 SERCOM 可选 I2C / SPI / USART） |
| I²S / 音频 | 1× 双通道 I2S |
| USB | 1× USB 2.0 全速（12 Mbps，主机 / 设备） |
| ADC | 1× 12 位 350 ksps ADC最多 20 通道 |
| DAC | 1× 10 位 350 ksps DAC |
| PWM / 定时器 | 最多 5 个 16 位 TC + 4 个 24 位 TCC（每个 TCC 最多 8 路 PWM） |
| 电容触摸 | PTC 外设触摸控制器最多 256 通道 |
封装
| 封装 | 64 脚 TQFP / QFN / UFBGA、48 脚 TQFP / QFN、45 / 35 脚 WLCSP、32 脚 TQFP / QFN |
|---|
电气
| 供电电压 | SAM D21：1.62 ~ 3.63 V |
|---|
环境
| 工作温度 | 按订货后缀：U –40 ~ 85 ℃N –40 ~ 105 ℃F / Z –40 ~ 125 ℃WLCSP 只有 –40 ~ 85 ℃ |
|---|---|
| 等级 | SAM D21 AEC-Q100 Grade 1（-40 ~ 125 °C） |
身份与变体
| 厂商 | Microchip |
|---|
资料来源
- 主原文 完整数据手册 SAM D21/DA1 Family Complete Datasheet DS40001882H 2021 原始链接 ↗
用这颗芯片的开发板 2 款

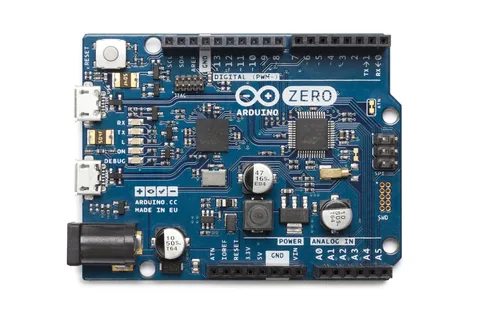

ArduinoATSAMD21G18

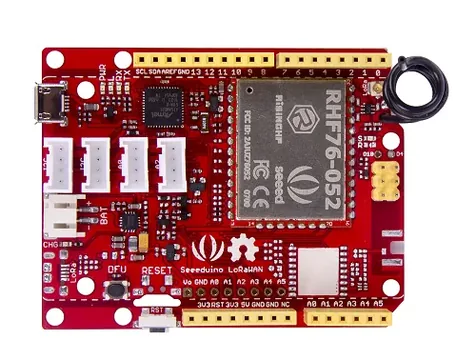

SeeedATSAMD21G18
