ATSAMD51P19
完整数据手册 已逐句核对 22 项参数必备参数 14 / 14详细（核心参数齐全）
关键规格
- 内核型号
- Cortex-M4F
- 核数
- 1
- 主频
- 120MHz
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 1× Cortex-M4F最高 120 MHz（403 CoreMark） |
|---|---|
| CPU 最高主频 | -40 ~ 85 / 105 °C 时 120 MHz-40 ~ 125 °C 时 100 MHz |
| 缓存 | 4 KB 指令 / 数据合用缓存TCM 最多 4 KB |
存储
| 片上 SRAM | 192 KB（SAMD51P19）+ 最多 8 KB 备份 SRAM |
|---|---|
| 片上 / 封装内 Flash | 512 KB（SAMD51P19，带 ECC、双 bank） |
| 存储接口 | 最多 2× SD / MMC（SD 3.01、SDIO 3.0、MMC 4.51）、1× QSPI（XIP） |
外设
| GPIO | 最多 99 |
|---|---|
| UART | 最多 8 个 SERCOM（USART / I2C / SPI / LIN / RS485） |
| I²C | SERCOM 可配 I2C（最高 3.4 MHz） |
| SPI | 1 路 QSPISERCOM 也可配成 SPI |
| I²S / 音频 | 1× 双通道 I2S |
| USB | 1× USB 2.0 全速（主机 / 设备） |
| ADC | 2× 12 位 1 Msps ADC每个最多 16 通道 |
| DAC | 2× 12 位 1 Msps DAC |
| PWM / 定时器 | 最多 8 个 16 位 TC、2 个 24 位 TCC + 最多 3 个 16 位 TCC |
| 电容触摸 | PTC：最多 32 路自容 / 256 路互容 |
封装
| 封装 | 128 脚 TQFP 或 120 球 TFBGA（SAMD51P） |
|---|
电气
| 供电电压 | 1.71 ~ 3.63 V |
|---|
环境
| 工作温度 | 按订货后缀：U –40 ~ 85 ℃N –40 ~ 105 ℃F / Z –40 ~ 125 ℃ |
|---|---|
| 等级 | AEC-Q100 Grade 1（-40 ~ 125 °C） |
安全
| 安全特性 | AES-256（GCM）、TRNG、公钥加速（RSA / DSA / ECC）、SHA 完整性校验 |
|---|
身份与变体
| 厂商 | Microchip |
|---|
资料来源
- 主原文 完整数据手册 SAM D5x/E5x Family Data Sheet DS60001507G 2021 原始链接 ↗

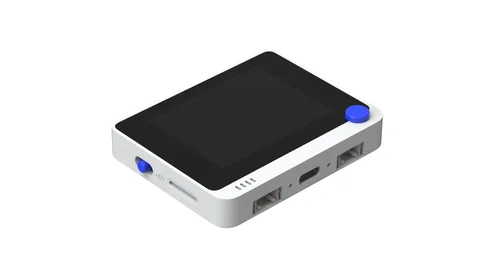

用这颗芯片的开发板 1 款
