树莓派BCM2836 / BCM2837
Broadcom · 应用处理器
Broadcom BCM2836
参考手册 / 用户手册 已逐句核对 17 项参数必备参数 16 / 24原文能给的已齐（8 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A7
- 核数
- 4
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A7（Quad-A7） |
|---|---|
| CPU 主频 | 原文未写 |
| 指令集 / 位宽 | Armv7 |
| 缓存 | BCM2837 专用 L2 512 KB 继承自 BCM2835(Broadcom) |
| GPU | 带 GPU（支持 3D 图形；型号原文没写） 继承自 BCM2835(Broadcom) |
| 视频解码 | 有硬件视频解码（格式原文没写） 继承自 BCM2835(Broadcom) |
| 视频编码 | 有硬件视频编码（格式原文没写） 继承自 BCM2835(Broadcom) |
| 制程 | 原文未写 |
存储
| 外部内存接口 | 原文未写 |
|---|---|
| 存储接口 | EMMC 控制器（SD / eMMC） 继承自 BCM2835(Broadcom) |
外设
| GPIO | 54 个 GPIO分两组 继承自 BCM2835(Broadcom) |
|---|---|
| UART | 2 路：PL011 UART + mini UART 继承自 BCM2835(Broadcom) |
| I²C | 3 路 BSC（I2C 主机）1 路 I2C / SPI 从机 继承自 BCM2835(Broadcom) |
| SPI | 2 路辅助 SPI 主机1 路 SPI 从机（与 I2C 从机共用） 继承自 BCM2835(Broadcom) |
| I²S / 音频 | PCM / I2S 音频接口 继承自 BCM2835(Broadcom) |
| USB | 1 路 USB 2.0 Host / OTG 继承自 BCM2835(Broadcom) |
| 以太网 MAC | 原文未写 |
| 显示输出 | HDMI 1.3a ×1、DPI 并口 RGB ×1、MIPI DSI ×2（4 lane + 2 lane，每 lane 最高 1 Gbps） 继承自 BCM2835(Broadcom) |
| 摄像头输入 | MIPI CSI ×2（4 lane + 2 lane，每 lane 最高 1 Gbps） 继承自 BCM2835(Broadcom) |
| ADC | 原文未写 |
| PWM / 定时器 | PWM 2 路独立通道系统定时器 4 路 32 位 + 1 个 64 位自由运行计数器 继承自 BCM2835(Broadcom) |
封装
| 封装 | 原文未写 |
|---|
电气
| 供电电压 | 原文未写 |
|---|
环境
| 工作温度 | 原文未写 |
|---|
身份与变体
| 系列 | BCM2835 的四核版本：底层架构相同，只把 ARM1176 换成四核 Cortex-A7 |
|---|
资料来源

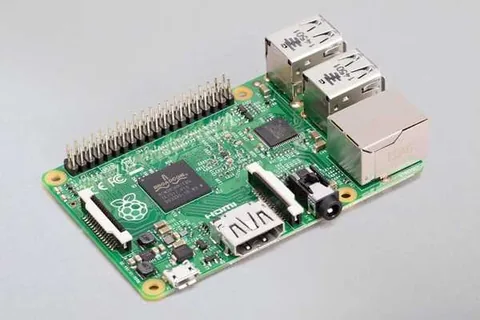

用这颗芯片的开发板 1 款
