树莓派BCM2836 / BCM2837
关键规格
- 内核型号
- Cortex-A53
- 核数
- 4
- 片内缓存
- L2 512 KB

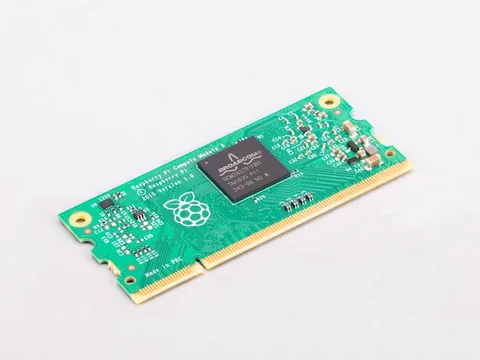

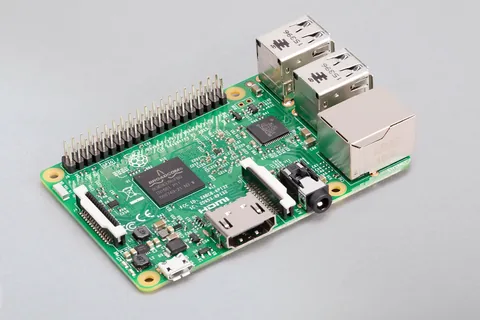

- 开发板
- 3 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A53（L2 512 KB） BCM2837 |
|---|---|
| CPU 主频 | 原文未写 |
| 指令集 / 位宽 | ARMv8 BCM2837 |
| 缓存 | BCM2837 专用 L2 512 KB |
| GPU | 带 GPU（支持 3D 图形；型号原文没写） |
| 视频解码 | 有硬件视频解码（格式原文没写） |
| 视频编码 | 有硬件视频编码（格式原文没写） |
| 制程 | 原文未写 |
存储
| 外部内存接口 | LPDDR2BCM2837 最多可寻址 1 GB |
|---|---|
| 存储接口 | EMMC 控制器（SD / eMMC） |
外设
| GPIO | 54 个 GPIO分两组 |
|---|---|
| UART | 2 路：PL011 UART + mini UART |
| I²C | 3 路 BSC（I2C 主机）1 路 I2C / SPI 从机 |
| SPI | 2 路辅助 SPI 主机1 路 SPI 从机（与 I2C 从机共用） |
| I²S / 音频 | PCM / I2S 音频接口 |
| USB | 1 路 USB 2.0 Host / OTG |
| 以太网 MAC | 原文未写 |
| 显示输出 | HDMI 1.3a ×1、DPI 并口 RGB ×1、MIPI DSI ×2（4 lane + 2 lane，每 lane 最高 1 Gbps） |
| 摄像头输入 | MIPI CSI ×2（4 lane + 2 lane，每 lane 最高 1 Gbps） |
| ADC | 原文未写 |
| PWM / 定时器 | PWM 2 路独立通道系统定时器 4 路 32 位 + 1 个 64 位自由运行计数器 |
封装
| 封装 | 原文未写 |
|---|
电气
| 供电电压 | 原文未写 |
|---|
环境
| 工作温度 | 原文未写 |
|---|
身份与变体
| 厂商 | Broadcom（博通） |
|---|---|
| 系列 | 树莓派用 SoC（BCM2837 是 BCM2835 的升级版，外设相同） |
