Espressif / 乐鑫 · MCU / 无线 SoC
ESP32-C5
完整数据手册 已逐句核对 26 项参数必备参数 15 / 15详细（核心参数齐全）
关键规格
- 架构
- RISC-V 32-bit
- 内核型号
- RISC-V
- 核数
- 1
- 主频
- 240MHz
- 协处理器
- 1× 低功耗 RISC-V @ 最高 48 MHz
- 开发板
- 8 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 1× 高性能 RISC-V（32 位）@ 最高 240 MHz |
|---|---|
| 指令集 / 位宽 | RISC-V 32 位 |
| 协处理器 | 1× 低功耗 RISC-V @ 最高 48 MHz |
存储
| 片上 ROM | 320 KB |
|---|---|
| 片上 SRAM | 384 KB（另有低功耗 SRAM 16 KB） |
| 外部 Flash 接口 | 外接 Flash 和 PSRAM |
| 存储接口 | SDIO 从机（芯片版本 v0.0 / v0.1 不支持） |
外设
| GPIO | 29 个 |
|---|---|
| UART | 2 + 1 个低功耗 UART |
| I²C | 1 + 1 个低功耗 I²C |
| SPI | 2 个接 Flash / PSRAM1 个通用 |
| I²S / 音频 | 1 |
| CAN / CAN FD | 2× CAN FD（ISO 11898-1:2015） |
| USB | USB 串口 / JTAG 控制器（不是 OTG） |
| ADC | 12 位 SAR ADC最多 6 通道 |
| PWM / 定时器 | LED PWM 最多 6 通道电机 PWM 最多 6 通道 |
| 其他外设 | RMT、并行 IO（PARLIO）、BitScrambler、ETM、脉冲计数、温度传感器、模拟比较器 |
无线
| Wi-Fi | Wi-Fi 6（802.11ax，2.4 + 5 GHz 双频，20 MHz 非 AP）兼容 802.11 a/b/g/n（20 / 40 MHz）、802.11ac（20 MHz）1T1R 最高 150 Mbps |
|---|---|
| 蓝牙 | 蓝牙 Core 6.0 认证（LE）Bluetooth mesh 1.1测向（AoA / AoD）PAwR |
| IEEE 802.15.4 / Thread / Zigbee | IEEE 802.15.4-2015250 KbpsThread 1.4、Zigbee 3.0 |
封装
| 封装 | QFN48（6×6 mm） |
|---|
电气
| 供电电压 | 3.0–3.6 V（典型 3.3 V） |
|---|
环境
| 工作温度 | –40～105 °C |
|---|
安全
| 安全特性 | 安全启动、外部存储加密、TEE 与访问权限管理、AES-128/256、SHA、RSA、ECC、HMAC、RSA / ECDSA 数字签名 |
|---|
身份与变体
| 厂商 | Espressif（乐鑫） |
|---|---|
| 系列 | ESP32-C5 |
同一份资料里的订购型号
ESP32-C5HR2
- 封装内 PSRAM2 MB（Quad SPI）
ESP32-C5HR8
- 封装内 PSRAM8 MB（Quad SPI）
ESP32-C5HF4
- 片上 / 封装内 Flash4 MB（Quad SPI）
资料来源
- 主原文 完整数据手册 ESP32-C5 Series Datasheet v1.3 原始链接 ↗
用这颗芯片的开发板 8 款
DFRobotESP32-C5
DFRobotESP32-C5
LILYGOESP32-C5
LILYGOESP32-C5

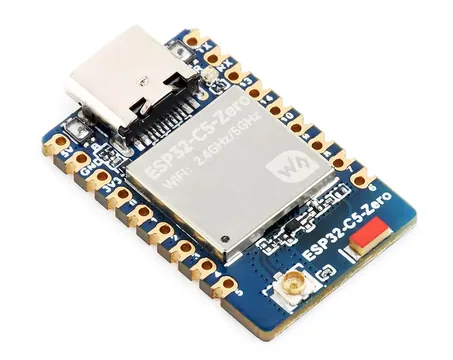

微雪ESP32-C5

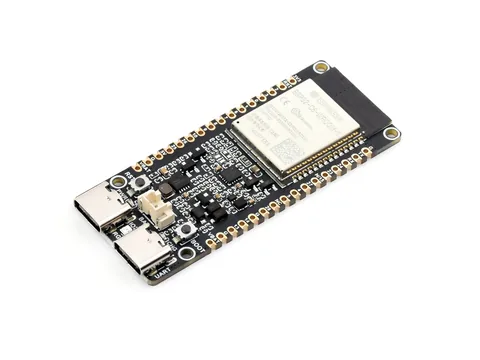

微雪ESP32-C5

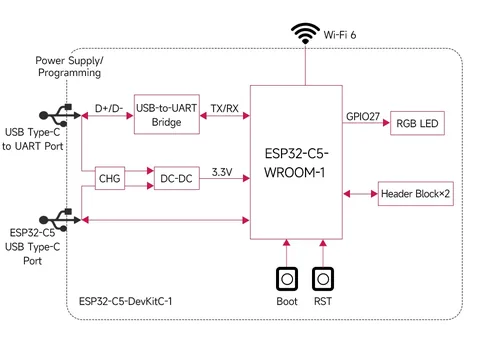

微雪ESP32-C5

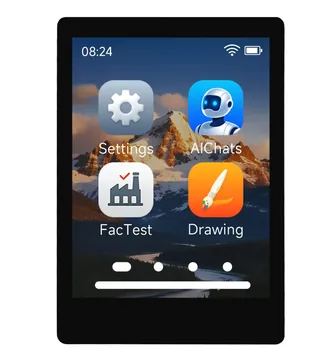

微雪ESP32-C5
