微雪ESP32-D0WDR2
Espressif / 乐鑫 · MCU / 无线 SoC
ESP32-D0WDR2
完整数据手册 已逐句核对 31 项参数必备参数 13 / 15原文能给的已齐（1 项核心参数原文没写）
关键规格
- 架构
- Xtensa 32-bit
- 内核型号
- Xtensa LX6
- 核数
- 2
- 主频
- 240MHz
- 协处理器
- ULP 协处理器
- 工艺制程
- 40nm
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 2×（单核型号 1×）Xtensa LX6（32 位）@ 最高 240 MHz |
|---|---|
| CPU 最高主频 | 最高 240 MHz（单核 ESP32-S0WD 为 160 MHz） |
| 协处理器 | 超低功耗（ULP）协处理器 |
| 制程 | TSMC 40 nm 低功耗工艺 |
存储
| 片上 ROM | 448 KB |
|---|---|
| 片上 SRAM | 520 KB（另有 RTC SRAM 16 KB） |
| 封装内 PSRAM | 2 MB ESP32-D0WDR2-V3 |
| 外部 Flash 接口 | QSPI，可接多颗 Flash / SRAM |
| 存储接口 | SD / eMMC / SDIO 主机 ×1SDIO / SPI 从机 ×1 |
外设
| GPIO | 34 个（其中 6 个只能输入、5 个启动配置脚） |
|---|---|
| UART | 3 |
| I²C | 2 |
| SPI | 4 |
| I²S / 音频 | 2 |
| CAN / CAN FD | 1× TWAI（兼容 CAN 2.0，ISO 11898-1） |
| USB | 原文未写 |
| 以太网 MAC | 以太网 MAC（专用 DMA，支持 IEEE 1588） |
| ADC | 12 位 SAR ADC最多 18 通道 |
| DAC | 2× 8 位 DAC |
| PWM / 定时器 | LED PWM 最多 16 通道电机 PWM |
| 电容触摸 | 10 个电容触摸 |
| 其他外设 | RMT（红外收发）、脉冲计数、2 组定时器（每组 2× 64 位定时器 + 看门狗） |
无线
| Wi-Fi | IEEE 802.11 b/g/n2.4 GHz802.11n 最高 150 Mbps |
|---|---|
| 蓝牙 | 蓝牙 4.2 双模（BR/EDR 经典蓝牙 + LE） |
封装
| 封装 | 待补 |
|---|
电气
| 供电电压 | 2.3 / 3.0–3.6 V（典型 3.3 V；最低值看供电域，见原表注 2） |
|---|---|
| 功耗 | 深度睡眠 10 µA |
环境
| 工作温度 | –40～125 °C（带封装内 Flash / PSRAM 的 U4WDH、D0WDRH2-V3 为 –40～85 °C） |
|---|
安全
| 安全特性 | 安全启动、Flash 加密、AES / SHA-2 / RSA 加速、随机数发生器 |
|---|---|
| OTP / eFuse | 1024 位 OTP用户可用最多 768 位 |
身份与变体
| 厂商 | Espressif（乐鑫） |
|---|---|
| 系列 | ESP32 |
| 供货状态 | 已停产（EOL）升级为 ESP32-D0WDRH2-V3 ESP32-D0WDR2-V3 |
资料来源
- 主原文 完整数据手册 ESP32 Series Datasheet v5.3 原始链接 ↗

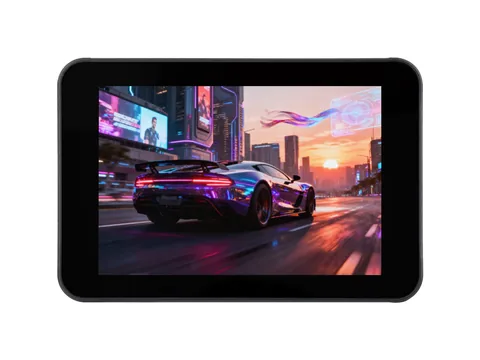

用这颗芯片的开发板 1 款
微雪ESP32-D0WDR2
