微雪ESP32-H2FH4
Espressif / 乐鑫 · MCU / 无线 SoC
ESP32-H2FH4
完整数据手册 已逐句核对 26 项参数必备参数 15 / 15详细（核心参数齐全）
关键规格
- 架构
- RISC-V 32-bit
- 内核型号
- RISC-V
- 核数
- 1
- 主频
- 96MHz
- 片内缓存
- 16 KB
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 1× RISC-V（32 位）@ 最高 96 MHz |
|---|---|
| 指令集 / 位宽 | RISC-V 32 位 |
| 缓存 | 16 KB |
存储
| 片上 ROM | 128 KB |
|---|---|
| 片上 SRAM | 320 KB（另有低功耗存储 4 KB） |
| 片上 / 封装内 Flash | 封装内 2 MB 或 4 MB |
外设
| GPIO | 19 个（3 个启动配置脚） |
|---|---|
| UART | 2 |
| I²C | 2 |
| SPI | 2 个接 Flash1 个通用 |
| I²S / 音频 | 1 |
| CAN / CAN FD | 1× TWAI（兼容 CAN 2.0，ISO 11898-1） |
| USB | USB 串口 / JTAG 控制器（不是 OTG） |
| ADC | 12 位 SAR ADC最多 5 通道 |
| PWM / 定时器 | LED PWM 最多 6 通道电机 PWM（MCPWM） |
| 其他外设 | RMT（2 发 2 收）、脉冲计数、ETM、并行 IO、温度传感器 |
无线
| 蓝牙 | 蓝牙 5.3 认证（LE）Bluetooth meshCoded PHY 125 / 500 Kbps、2 Mbps |
|---|---|
| IEEE 802.15.4 / Thread / Zigbee | IEEE 802.15.4-2015250 KbpsThread、Zigbee 3.0、Matter |
封装
| 封装 | QFN32（4×4 mm） |
|---|
电气
| 供电电压 | 3.0–3.6 V（典型 3.3 V） |
|---|---|
| 功耗 | 深度睡眠 7 µA |
环境
| 工作温度 | –40～105 °C |
|---|
安全
| 安全特性 | 安全启动、Flash 加密、AES-128/256、SHA、RSA、ECC、ECDSA、HMAC、数字签名、随机数发生器、电源毛刺检测 |
|---|---|
| OTP / eFuse | 4096 位 OTP用户可用最多 1792 位 |
身份与变体
| 厂商 | Espressif（乐鑫） |
|---|---|
| 系列 | ESP32-H2 |
同一份资料里的订购型号
ESP32-H2FH2S
- 片上 / 封装内 Flash2 MB（Quad SPI）
ESP32-H2FH4S
- 片上 / 封装内 Flash4 MB（Quad SPI）
资料来源
- 主原文 完整数据手册 ESP32-H2 Series Datasheet v1.2 原始链接 ↗
用这颗芯片的开发板 1 款

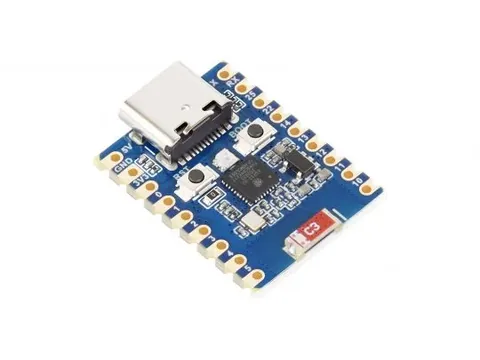

微雪ESP32-H2FH4
