M5StackESP32-PICO-D4
Espressif / 乐鑫 · MCU / 无线 SoC
ESP32-PICO-D4
完整数据手册 已逐句核对 18 项参数必备参数 13 / 15原文能给的已齐（1 项核心参数原文没写）
关键规格
- 架构
- Xtensa 32-bit
- 内核型号
- Xtensa LX6
- 核数
- 2
- 主频
- 240MHz
- 开发板

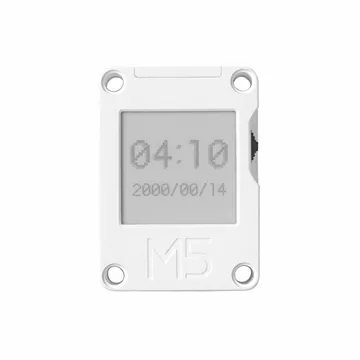

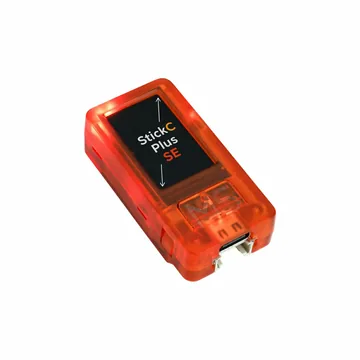

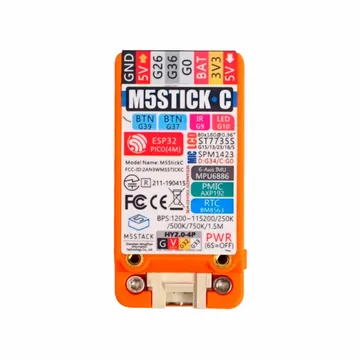

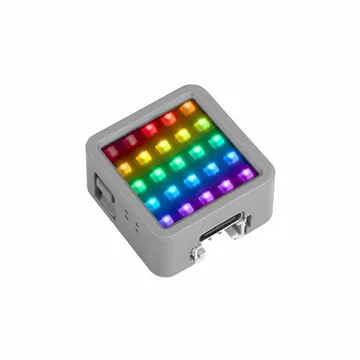

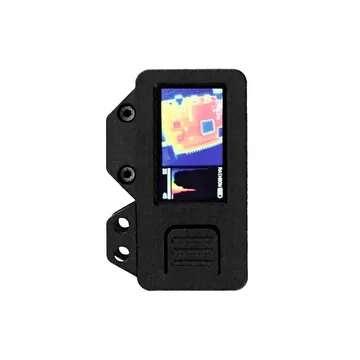

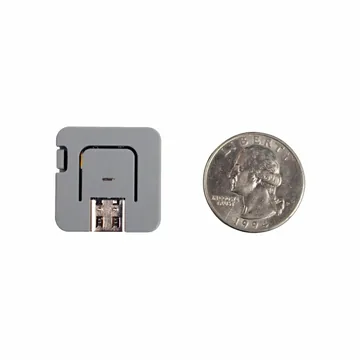

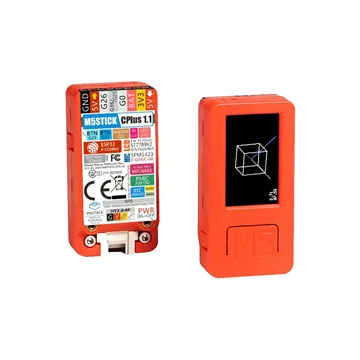

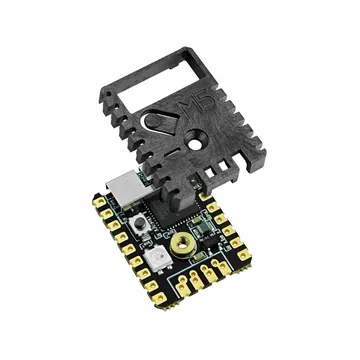

- 8 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 2× Xtensa LX6（32 位）@ 最高 240 MHz |
|---|
存储
| 片上 ROM | 448 KB |
|---|---|
| 片上 SRAM | 520 KB（另有 RTC SRAM 16 KB） |
| 片上 / 封装内 Flash | 4 MB（Quad SPI）最多 34 GPIO7.0×7.0×0.94 mm ESP32-PICO-D4 |
外设
| GPIO | 最多 34 ESP32-PICO-D4 |
|---|---|
| UART | UART |
| I²C | I2C |
| SPI | SPI 主机 + SDIO / SPI 从机 |
| USB | 原文未写 |
| ADC | ADC |
| PWM / 定时器 | LED PWM + 电机 PWM（MCPWM）脉冲计数器 |
| 其他外设 | 封装内集成晶振、滤波电容、SPI Flash / PSRAM、射频匹配 |
无线
| Wi-Fi | IEEE 802.11 b/g/n2.4 GHz1T1R 最高 150 Mbps |
|---|---|
| 蓝牙 | 蓝牙 4.2 双模（BR/EDR + LE） |
封装
| 封装 | 待补 |
|---|
电气
| 供电电压 | 3.0–3.6 V |
|---|
环境
| 工作温度 | –40～85 °C |
|---|
身份与变体
| 厂商 | Espressif（乐鑫） |
|---|---|
| 系列 | ESP32-PICO（基于 ESP32 的 SiP） |
| 供货状态 | 不推荐新设计（NRND） ESP32-PICO-D4 |
资料来源
- 主原文 完整数据手册 ESP32-PICO Series Datasheet v1.1 原始链接 ↗
