Espressif / 乐鑫 · MCU / 无线 SoC
ESP32-S2
完整数据手册 已逐句核对 23 项参数必备参数 15 / 15详细（核心参数齐全）
关键规格
- 架构
- Xtensa 32-bit
- 内核型号
- Xtensa LX7
- 核数
- 1
- 主频
- 240MHz
- 协处理器
- ULP-RISC-V + ULP-FSM
- 开发板
- 2 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 1× Xtensa LX7（32 位）@ 最高 240 MHz |
|---|---|
| 协处理器 | ULP-RISC-V + ULP-FSM |
存储
| 片上 ROM | 128 KB |
|---|---|
| 片上 SRAM | 320 KB（另有 RTC SRAM 16 KB） |
| 片上 / 封装内 Flash | 无（外接） ESP32-S2 |
| 外部 Flash 接口 | SPI / QSPI / OSPI 外接 Flash 和 RAM |
外设
| GPIO | 43 |
|---|---|
| UART | 2 |
| I²C | 2 |
| SPI | 4 |
| CAN / CAN FD | 1× TWAI（兼容 CAN 2.0） |
| USB | 全速 USB OTG |
| ADC | 2× 12 位 SAR ADC最多 20 通道 |
| DAC | 2× 8 位 DAC |
| PWM / 定时器 | LED PWM 控制器（最多 8 通道）通用定时器、系统定时器、看门狗 |
| 电容触摸 | 14 路触摸 |
无线
| Wi-Fi | 802.11 b/g/n2.4 GHz 20 / 40 MHz1T1R 最高 150 Mbps |
|---|
封装
| 封装 | QFN56（7 × 7 mm） |
|---|
电气
| 供电电压 | 2.8 ~ 3.6 V（典型 3.3 V；VDD3P3_RTC_IO 3.0 ~ 3.6 V） |
|---|
环境
| 工作温度 | –40 ~ 105 °C ESP32-S2 |
|---|
安全
| 安全特性 | 安全启动、Flash 加密、4096 位 OTP、AES / SHA / RSA / HMAC / 数字签名 / RNG |
|---|
身份与变体
| 厂商 | Espressif（乐鑫） |
|---|---|
| 系列 | ESP32-S2 |
资料来源
- 主原文 完整数据手册 ESP32-S2 Series Datasheet v1.9 原始链接 ↗

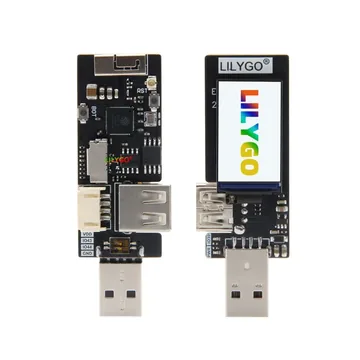

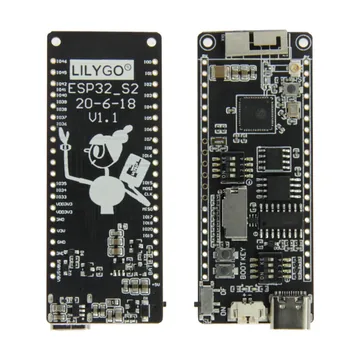

用这颗芯片的开发板 2 款
