ESP32-S3FH4R2
完整数据手册 已逐句核对 33 项参数必备参数 15 / 15详细（核心参数齐全）
关键规格
- 架构
- Xtensa 32-bit
- 内核型号
- Xtensa LX7
- 核数
- 2
- 主频
- 240MHz
- 协处理器
- ULP-RISC-V + ULP-FSM

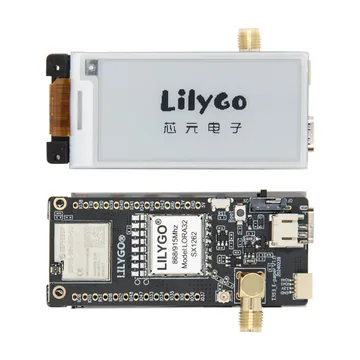

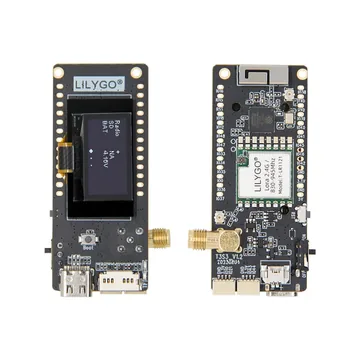

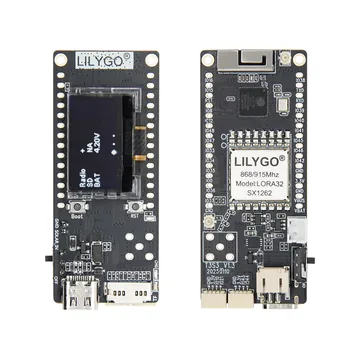

- 开发板
- 4 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 2× Xtensa LX7（32 位）@ 最高 240 MHz |
|---|---|
| 指令集 / 位宽 | Xtensa LX7 32 位128 位数据总线 + SIMD 指令单精度 FPU |
| 协处理器 | ULP-RISC-V + ULP-FSM（超低功耗协处理器） |
| 缓存 | L1 缓存 |
存储
| 片上 ROM | 384 KB |
|---|---|
| 片上 SRAM | 512 KB（另有 RTC SRAM 16 KB） |
| 片上 / 封装内 Flash | 4 MB（Quad SPI） ESP32-S3FH4R2 |
| 封装内 PSRAM | 2 MB（Quad SPI） ESP32-S3FH4R2 |
| 外部 Flash 接口 | SPI / Dual / Quad / Octal SPI、QPI、OPI接外部 Flash 和 RAM |
| 存储接口 | SD / MMC 主控2 个卡槽 |
外设
| GPIO | 45 个（其中 4 个是启动配置脚；用了封装内 Flash / PSRAM 要占 6 个） |
|---|---|
| UART | 3 |
| I²C | 2 |
| SPI | 4（2 个接 Flash / RAM，2 个通用） |
| I²S / 音频 | 2 |
| CAN / CAN FD | 1× TWAI（兼容 CAN 2.0，ISO 11898-1） |
| USB | 1× USB OTG（全速）+ USB 串口 / JTAG 控制器 |
| 显示输出 | LCD 接口 |
| 摄像头输入 | 8–16 位 DVP 摄像头接口 |
| ADC | 2× 12 位 SAR ADC最多 20 通道 |
| PWM / 定时器 | LED PWM 最多 8 通道2× 电机 PWM（MCPWM） |
| 电容触摸 | 14 个电容触摸 IO |
| 其他外设 | RMT（红外收发）脉冲计数温度传感器4× 54 位通用定时器3 个看门狗 |
无线
| Wi-Fi | IEEE 802.11 b/g/n2.4 GHz20 / 40 MHz 带宽1T1R 最高 150 Mbps |
|---|---|
| 蓝牙 | 蓝牙 5（LE）Bluetooth MeshLE 125 Kbps / 500 Kbps / 1 Mbps / 2 Mbps |
封装
| 封装 | QFN56（7×7 mm） |
|---|
电气
| 供电电压 | 3.0–3.6 V（典型 3.3 V） |
|---|---|
| 功耗 | 深度睡眠 7 µA |
环境
| 工作温度 | –40～85 °C ESP32-S3FH4R2 |
|---|
安全
| 安全特性 | 安全启动、Flash 加密、SHA / AES / RSA / HMAC 加速、RSA 数字签名、随机数发生器4096 位 eFuse（用户可用最多 1792 位） |
|---|---|
| OTP / eFuse | 4096 位用户可用最多 1792 位 |
身份与变体
| 厂商 | Espressif（乐鑫） |
|---|---|
| 系列 | ESP32-S3 |
资料来源
- 主原文 完整数据手册 ESP32-S3 Series Datasheet v2.2 2026-03-05 原始链接 ↗
