M5StackESP32-S3-PICO-1-N8R8
Espressif / 乐鑫 · MCU / 无线 SoC
ESP32-S3-PICO-1-N8R8
完整数据手册 已逐句核对 20 项参数必备参数 14 / 15原文能给的已齐（1 项核心参数原文没写）
关键规格
- 架构
- Xtensa 32-bit
- 内核型号
- Xtensa LX7
- 核数
- 2
- 主频
- 240MHz
- 工艺制程
- 40nm
- 开发板

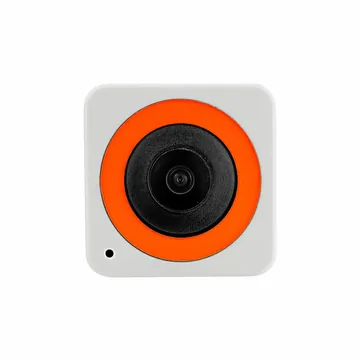

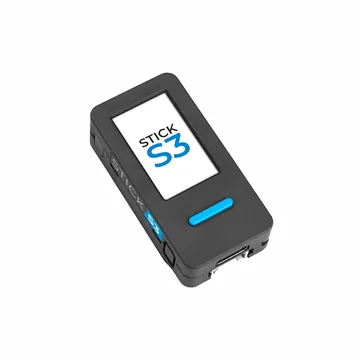

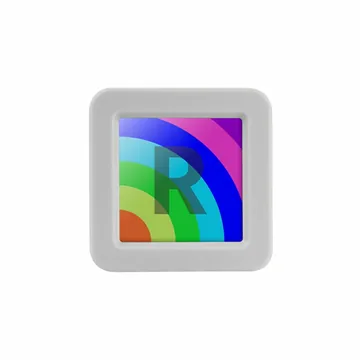

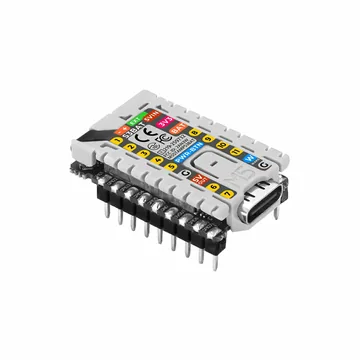

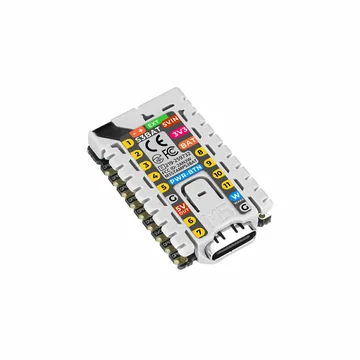

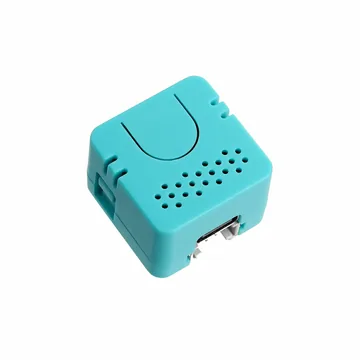

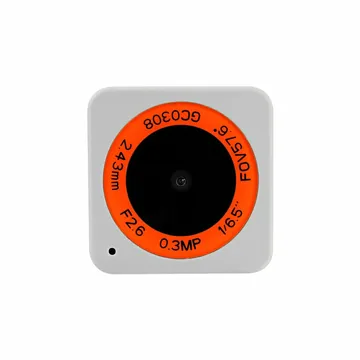

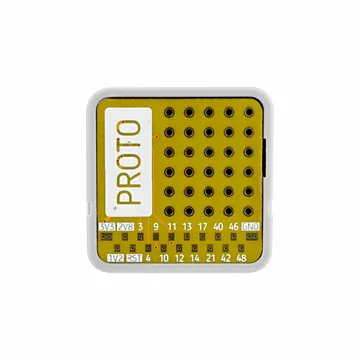

- 8 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 2× Xtensa LX7（32 位，单精度 FPU）@ 最高 240 MHz |
|---|---|
| 制程 | TSMC 40 nm 低功耗工艺 |
存储
| 片上 ROM | 384 KB |
|---|---|
| 片上 SRAM | 512 KB（另有 RTC SRAM 16 KB） |
| 片上 / 封装内 Flash | 封装内 8 MB Quad SPI |
| 封装内 PSRAM | 8 MB（Octal SPI） ESP32-S3-PICO-1-N8R8 |
外设
| GPIO | 原文未写 |
|---|---|
| UART | UART |
| I²C | I2C |
| SPI | SPI |
| USB | USB 1.1 OTG + USB 串口 / JTAG |
| ADC | ADC |
| PWM / 定时器 | LED PWM脉冲计数器、定时器 |
| 其他外设 | 封装内集成 40 MHz 晶振、去耦电容、Flash / PSRAM、射频匹配 |
无线
| Wi-Fi | IEEE 802.11 b/g/n2.4 GHz802.11n 最高 150 Mbps |
|---|---|
| 蓝牙 | 蓝牙 5（LE）Bluetooth mesh |
封装
| 封装 | LGA56（7 × 7 mm） |
|---|
电气
| 供电电压 | 3.0–3.6 V |
|---|
环境
| 工作温度 | –40～65 °C ESP32-S3-PICO-1-N8R8 |
|---|
身份与变体
| 厂商 | Espressif（乐鑫） |
|---|---|
| 系列 | ESP32-S3-PICO-1（基于 ESP32-S3 的 SiP） |
资料来源
- 主原文 完整数据手册 ESP32-S3-PICO-1 Series Datasheet v1.1 原始链接 ↗
