ESP32-S3-WROOM-1-N16R8
完整数据手册 已逐句核对 19 项参数必备参数 15 / 15详细（核心参数齐全）
关键规格
- 架构
- Xtensa 32-bit
- 内核型号
- Xtensa LX7
- 核数
- 2
- 主频
- 240MHz
- 开发板
- 6 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 2× Xtensa LX7（32 位，单精度 FPU）@ 最高 240 MHz |
|---|
存储
| 片上 ROM | 384 KB |
|---|---|
| 片上 SRAM | 512 KB（另有 RTC SRAM 16 KB） |
| 片上 / 封装内 Flash | 16 MB（Quad SPI） ESP32-S3-WROOM-1-N16R8 |
| 封装内 PSRAM | 8 MB（Octal SPI） ESP32-S3-WROOM-1-N16R8 |
外设
| GPIO | 36 |
|---|---|
| UART | UART |
| I²C | I2C |
| SPI | SPI |
| USB | 全速 USB 2.0 OTG + USB Serial/JTAG |
| ADC | ADC |
| PWM / 定时器 | LED PWM + MCPWM脉冲计数器 |
无线
| Wi-Fi | 802.11 b/g/n（2412 ~ 2484 MHz）最高 150 Mbps |
|---|---|
| 蓝牙 | Bluetooth LE 5、Bluetooth mesh |
封装
| 封装 | 模组尺寸 18.0 × 25.5 × 3.1 mm（PCB 天线版） ESP32-S3-WROOM-1-N16R8 |
|---|
电气
| 供电电压 | 3.0 ~ 3.6 V |
|---|
环境
| 工作温度 | –40 ~ 65 °C（开 PSRAM ECC 可到 85 °C，可用 PSRAM 少 1/16） ESP32-S3-WROOM-1-N16R8 |
|---|
身份与变体
| 厂商 | Espressif（乐鑫） |
|---|---|
| 系列 | ESP32-S3 模组 |
资料来源
- 主原文 完整数据手册 ESP32-S3-WROOM-1 & WROOM-1U Datasheet v1.8 原始链接 ↗

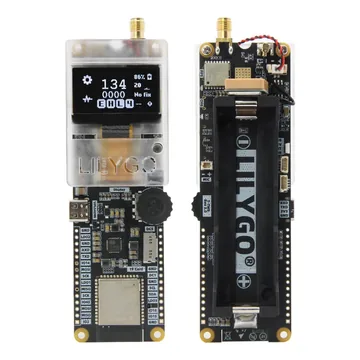

![LILYGO T-TWR Plus [US]](/static/img/card-thumbs/lilygo-t-twr-plus-us-820baa5d6e.webp)
