关键规格
- 查找表
- 23040
- DSP
- 28
- 块 RAM
- 1008 Kb
- 用户 IO
- 82
全部规格 「待补」是这类芯片必备、还没核对到原文的项
可编程逻辑
| 逻辑资源 |
待补
|
| 片上 RAM |
待补
|
| DSP |
DSP 支持 27×1812×1227×36 乘法和 48 位累加
|
| 高速收发器 |
原文未写 |
| 用户 I/O |
待补
|
电气
| 供电电压 |
核心电压 0.9 / 1.0 V（LV 版）1.2 V（EV 版）
|
环境
| 工作温度 |
结温：商业级 0 ~ 85 ℃工业级 –40 ~ 100 ℃
|
安全
| 安全特性 |
位流加密和安全位、OTP、每颗 64 位唯一 DNA
|
同一份资料里的订购型号
GW5A-25
- 逻辑资源23,040 LUT4、23,040 触发器
- 片上 RAM块 RAM 1008 Kb（56 块）、影子 SRAM 180 Kb
- DSP28 个 DSP（27×18）
- 外部内存接口DDR3 最高 1100 Mbps（软核控制器 + GPIO）
- 摄像头输入MIPI D-PHY 硬核 RX/TX（DSI / CSI-2），每通道 2.5 Gbps，4 数据通道 + 1 时钟通道（随封装不同）
- ADC1 个 ADC
- 用户 I/OMG121N 封装 82 个用户 I/O（36 对真 LVDS）；不受封装限制时最多 239 个 GPIO
- 封装MG121N（6 × 6 mm，0.5 mm 间距）
资料来源
-
主原文
完整数据手册
GW5A series of FPGA Products Data Sheet DS1103-1.1E 2026-09-21
原始链接 ↗

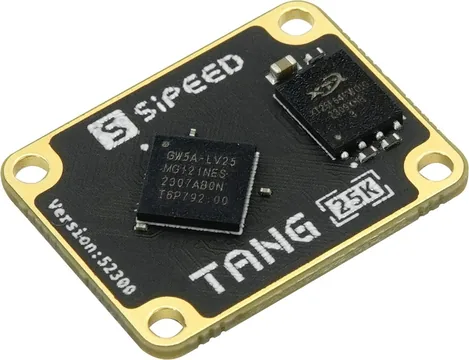

在天梯里看 Gowin GW5A-LV25MG121
