关键规格
- 内核型号
- RISC-V AE350
- 主频
- 800MHz
- 查找表
- 138240
- DSP
- 298
- 块 RAM
- 6120 Kb
- 用户 IO
- 312
- 高速收发器
- 8
全部规格 「待补」是这类芯片必备、还没核对到原文的项
可编程逻辑
| 逻辑资源 |
待补
|
| 片上 RAM |
待补
|
| DSP |
DSP 支持 27×1812×1227×36 乘法和 48 位累加
|
| 高速收发器 |
待补
|
| 用户 I/O |
待补
|
电气
| 供电电压 |
核心电压 0.9 / 1.0 V（LV 版）
|
环境
| 工作温度 |
结温：商业级 0 ~ 85 ℃工业级 –40 ~ 100 ℃
|
同一份资料里的订购型号
GW5AST-138
- CPURISC-V 硬核 AE350_SOC，5 级顺序流水线，最高 800 MHz
- 逻辑资源138,240 LUT4、138,240 触发器
- 片上 RAM块 RAM 6120 Kb（340 块）、影子 SRAM 1080 Kb
- DSP298 个 DSP（27×18）
- 高速收发器8 个收发器，270 Mbps ~ 12.5 Gbps
- PCIe1 个 PCIe 2.0 硬核，x1 / x2 / x4 / x8
- 外部内存接口DDR3 最高 1333 Mbps
- 摄像头输入MIPI D-PHY RX 硬核（DSI / CSI-2），每通道 2.5 Gbps，8 数据通道 + 2 时钟通道
- ADC2 个 ADC
- 用户 I/OFPG676A 封装 312 个用户 I/O（150 对真 LVDS）
- 封装FPG676A（FC，27 × 27 mm，1.0 mm 间距）
资料来源
-
主原文
完整数据手册
GW5AST series of FPGA Product Data Sheet DS1104-1.0E（Preliminary） 2023-09-22
原始链接 ↗
在天梯里看 Gowin GW5AST-LV138FPG676A

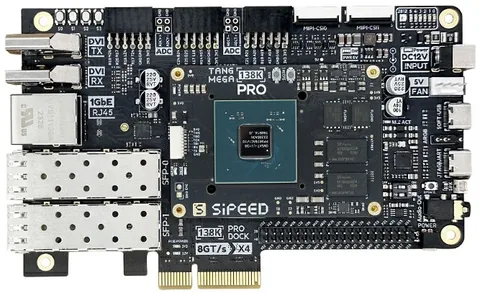

矽速GW5AST-LV138FPG676A
