关键规格
- 查找表
- 59904
- DSP
- 118
- 块 RAM
- 2124 Kb
- 用户 IO
- 297
- 高速收发器
- 4
全部规格 「待补」是这类芯片必备、还没核对到原文的项
可编程逻辑
| 逻辑资源 |
待补
|
| 片上 RAM |
待补
|
| DSP |
待补
|
| 高速收发器 |
待补
|
| 用户 I/O |
待补
|
电气
| 供电电压 |
内核电压 0.9 V / 1.0 V（部分型号可 1.2 V）
|
环境
| 工作温度 |
结温：商业级 0 ~ 85 ℃工业级 –40 ~ 100 ℃
|
安全
| 安全特性 |
位流加密和安全位、OTP、每颗 64 位唯一 DNA
|
同一份资料里的订购型号
GW5AT-138
- 逻辑资源138,240 LUT4、138,240 触发器
- 片上 RAM块 RAM 6120 Kb（340 块）、影子 SRAM 1080 Kb
- DSP298 个 DSP（27×18）
- PCIe1 个 PCIe 3.0 硬核，x1 / x2 / x4 / x8
- 外部内存接口DDR3 最高 800 Mbps
- ADC2 个 ADC
- 高速收发器PG484A 封装 4 个收发器；PBGA 封装最高 10.3125 Gbps
- 用户 I/OPG484A 封装 291 个用户 I/O（143 对真 LVDS）
- 封装PG484A（PBGA，23 × 23 mm，1.0 mm）
GW5AT-60
- 逻辑资源59,904 LUT4、59,904 触发器
- 片上 RAM块 RAM 2124 Kb（118 块）、影子 SRAM 468 Kb
- DSP118 个 DSP（27×18）
- PCIe1 个 PCIe 3.0 硬核，x1 / x2 / x4
- 外部内存接口DDR3 最高 1100 Mbps
- ADC2 个 ADC
- 高速收发器PG484A 封装 4 个收发器；最高 10.3125 Gbps
- 用户 I/OPG484A 封装 297 个用户 I/O（143 对真 LVDS）
- 封装PG484A（PBGA，23 × 23 mm，1.0 mm）
资料来源
-
主原文
完整数据手册
GW5AT series of FPGA Products Data Sheet DS981-1.1.3E 2026-06-15
原始链接 ↗
在天梯里看 Gowin GW5AT-LV60P484A

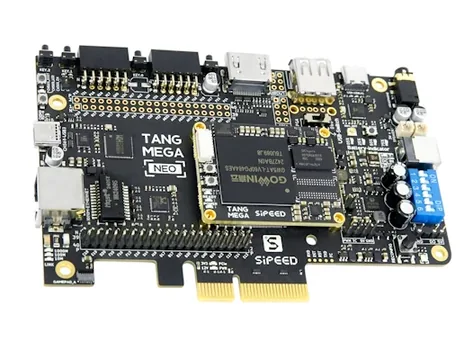

矽速GW5AT-LV60P484A
