香橙派H2
Allwinner / 全志 · 应用处理器
Allwinner H2+
完整数据手册 已逐句核对 25 项参数必备参数 22 / 24原文能给的已齐（2 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A7
- 核数
- 4
- 主频
- 1.2GHz
- GPU
- Mali-400 MP2
- VPU
- 解码 H.264 1080p@60fps编码 H.264 1080p@30fps
- 片内缓存
- L2 512 KB（每核 L1 32 KB I + 32 KB D）

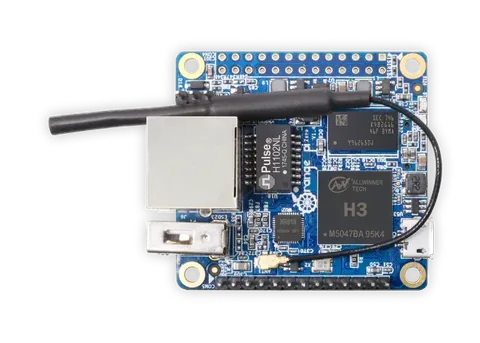

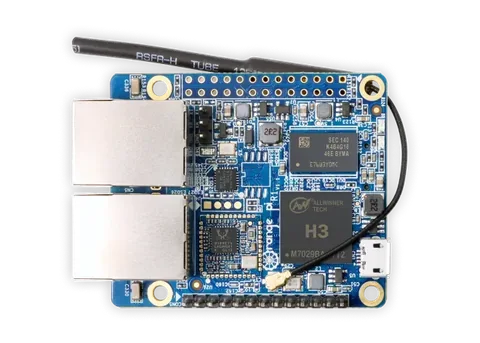

- 开发板
- 2 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A7 |
|---|---|
| CPU 最高主频 | 1.2 GHz |
| 指令集 / 位宽 | Thumb-2NEONVFPv4LPAE |
| 缓存 | 每核 L1 32 KB I + 32 KB DL2 512 KB |
| GPU | Mali-400 MP2 |
| 图形 API | OpenGL ES 2.0OpenVG 1.1 |
| 视频解码 | H.264 / MPEG1/2/4 / VP8 最高 1080p@60fps |
| 视频编码 | H.264 最高 1080p@30fps |
| 制程 | 原文未写 |
存储
| 外部内存接口 | DDR2 / DDR3 / DDR3L / LPDDR2 / LPDDR332 位最高 667 MHz（DDR3-1333）最大 2 GB |
|---|---|
| 存储接口 | 最多 3 个 SD / MMC、NAND（64 位 ECC） |
外设
| GPIO | GPIO 端口 PA、PC、PD、PE、PF、PG、PL（手册没汇总总数） |
|---|---|
| UART | 最多 5 |
| I²C | 最多 4 个 TWI |
| SPI | 最多 2 |
| I²S / 音频 | I2S / PCM、SPDIF（OWA）、片内音频编解码 |
| USB | 1× USB 2.0 OTG3× USB Host（各带 PHY） |
| 以太网 MAC | 千兆 MAC片内集成百兆 PHY |
| 显示输出 | HDMI 1.4（HDCP 1.2）、CVBS 输出两路可同时用 |
| 摄像头输入 | 8 位并口 CSI最高 5M 像素录像 1080p@30fps |
| ADC | KEYADC（6 位） |
| PWM / 定时器 | PWM（连续 / 脉冲波形，占空比 0~100%，最高 24 MHz）2 个定时器 |
封装
| 封装 | FBGA347（14×14 mm，球距 0.65 mm） |
|---|
电气
| 供电电压 | 原文未写 |
|---|
环境
| 工作温度 | 环境 –20～70 °C |
|---|
安全
| 安全特性 | 加密引擎（AES / DES / TDES / RSA / SHA）、256 位 TRNG、2 Kbit eFuse |
|---|
身份与变体
| 厂商 | Allwinner（全志） |
|---|
