Allwinner / 全志 · 应用处理器
Allwinner H5
完整数据手册 已逐句核对 29 项参数必备参数 23 / 24原文能给的已齐（1 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A53
- 核数
- 4
- 主频
- 1.3GHz
- GPU
- Mali-450（6 核）
- VPU
- 解码 H.265 / H.264 4K@30fps编码 H.264 1080p@60fps
- 片内缓存
- L2 512 KB（每核 L1 32 KB I + 32 KB D）

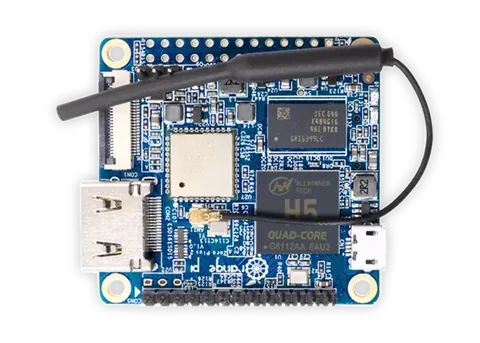

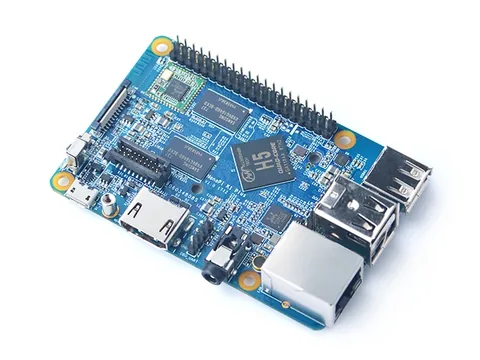

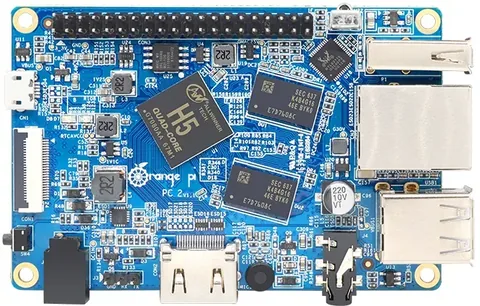

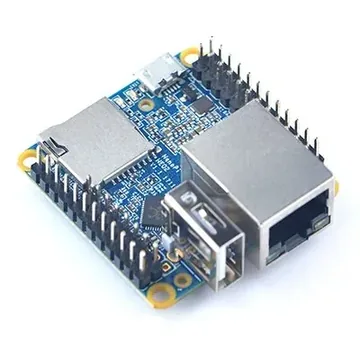

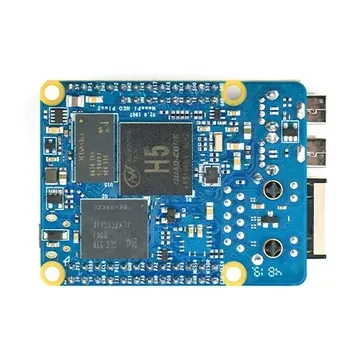

- 开发板
- 6 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A53 |
|---|---|
| CPU 最高主频 | 1.3 GHz |
| 指令集 / 位宽 | Armv8 架构64 / 32 位两种执行状态 |
| 缓存 | 每核 L1 32 KB I + 32 KB D共享 L2 512 KB |
| GPU | Mali-450（6 核：2 个几何处理器 + 4 个像素处理器） |
| 图形 API | OpenGL ES 1.1 / 2.0OpenVG 1.1 |
| 视频解码 | H.265 MP L5.0 / H.264 HP L4.2 最高 4K@30fps |
| 视频编码 | H.264 最高 1080p@60fps |
| 制程 | 原文未写 |
存储
| 片上 ROM | 片上 Boot ROM（可从 NAND / SD / eMMC / NOR 启动，或经 USB OTG 下载） |
|---|---|
| 外部内存接口 | DDR3 / DDR3L32 位最高 667 MHz（DDR3-1333）最大 3 GB |
| 存储接口 | 最多 3 个 SD / MMC（eMMC 5.1、SD 3.0、SDIO 3.0）、NAND |
外设
| GPIO | GPIO 端口 PA、PC、PD、PE、PF、PG、PL（手册没汇总总数） |
|---|---|
| UART | 最多 5 |
| I²C | 最多 4 个 TWI |
| SPI | 最多 2 |
| I²S / 音频 | 2 路 I2S / PCM（含 TDM）、SPDIF（OWA）、片内音频编解码 |
| USB | 1× USB 2.0 OTG3× USB 2.0 Host（各带 PHY） |
| 以太网 MAC | 千兆 MAC片内集成百兆 PHY |
| 显示输出 | HDMI 1.4（4K@30fps，HDCP 1.2）、CVBS 输出 |
| 摄像头输入 | 8 位并口 CSI最高 5M 像素录像 1080p@30fps |
| ADC | KEYADC 按键 ADC6 位最高 250 Hz 采样 |
| PWM / 定时器 | PWM（连续 / 脉冲波形，占空比 0~100%，最高 24 MHz）2 个定时器1 个看门狗1 个 56 位高速定时器 |
| 其他外设 | 红外接收（CIR）最多 4 路 TS 输入（DVB-CSA 解扰）最多 2 路智能卡（ISO 7816-3）2 个片内温度传感器（CPU / GPU）12 通道 DMA |
封装
| 封装 | FBGA347（14×14 mm，球距 0.65 mm） |
|---|
电气
| 供电电压 | VDD-SYS 1.2 V（1.1~1.3 V）VCC-IO 3.3 VVCC-DRAM 1.5 V（DDR3）/ 1.35 V（DDR3L）VDD-CPUX 手册写 TBD |
|---|
环境
| 工作温度 | 环境 –20～70 °C |
|---|
安全
| 安全特性 | 加密引擎 AES / DES / TDES、SHA-1 / SHA-224 / SHA-256、MD5、HMAC256 位 TRNG2 Kbit eFuseTrustZone、安全启动 |
|---|
身份与变体
| 厂商 | Allwinner（全志） |
|---|---|
| 系列 | H5（OTT 盒子） |
