Allwinner / 全志 · 应用处理器
全志 H6
完整数据手册 已逐句核对 29 项参数必备参数 23 / 24原文能给的已齐（1 项核心参数原文没写）
关键规格
- 架构
- Armv8 64 位
- 内核型号
- Cortex-A53
- 核数
- 4
- 主频
- 1.8GHz
- GPU
- Mali-T720
- VPU
- 解码 H.265 4K@60fps、H.264 / VP9 4K@30fps编码 H.264 1080p@60fps
- 片内缓存
- L2 512 KB（每核 L1 32 KB I + 32 KB D）

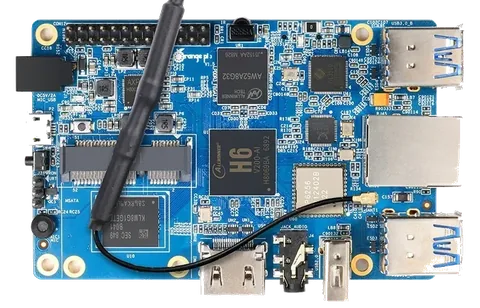

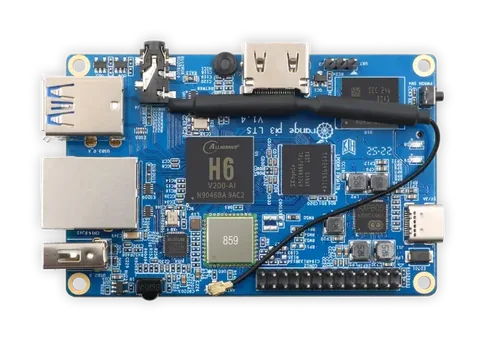

- 开发板
- 2 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A53 |
|---|---|
| CPU 最高主频 | 1.8 GHz |
| 指令集 / 位宽 | Armv8（64 / 32 位）TrustZoneNEONVFPv4 |
| 缓存 | 每核 L1 32 KB I + 32 KB D共享 L2 512 KB |
| GPU | Mali-T720（Midgard，2 个着色核） |
| 图形 API | OpenGL ES 3.1 / 3.0 / 2.0 / 1.1OpenCL 1.2 / 1.1DirectX 11 FL9_3 |
| 视频解码 | H.265 Main10 4K@60fpsH.264 / VP9 4K@30fps |
| 视频编码 | H.264 最高 1080p@60fps |
| 制程 | 原文未写 |
存储
| 外部内存接口 | DDR4（933 MHz）/ DDR3 / DDR3L / LPDDR2 / LPDDR3，32 位，最大 2 GB |
|---|---|
| 存储接口 | 3 个 SD / MMC（SD 3.0、SDIO 3.0、MMC 5.1）、NAND（80 位 ECC，支持全盘加密） |
外设
| GPIO | GPIO 端口 PC、PD、PF、PG、PH、PL、PM（手册没汇总总数） |
|---|---|
| UART | 最多 5 |
| I²C | 最多 4 个 TWI |
| SPI | 最多 2 |
| I²S / 音频 | 最多 4 路 I2S / PCM（1 路给 HDMI、1 路给音频编解码）、SPDIF（OWA）、8 声道 DMIC、片内音频编解码 |
| USB | 1× USB 2.0 OTG1× USB 2.0 Host1× USB 3.0 Host |
| PCIe | 1× PCIe 2.0 ×1（5 Gbps） |
| 以太网 MAC | 千兆 EMAC（另集成百兆以太网 PHY，支持 EEE） |
| 显示输出 | HDMI 2.0a（4K@60fps，HDCP 2.2，HDR）、CVBS 输出、RGB LCD（1920×1080@60fps） |
| 摄像头输入 | 8 / 10 位并口 CSI（BT656） |
| ADC | 音频 ADC 2 路（8~48 kHz） |
| PWM / 定时器 | PWM0 + CPUS 域 S_PWM0 |
| 其他外设 | 最多 4 个 TS 控制器、2 个智能卡、红外收发 |
封装
| 封装 | FBGA451（15×15 mm，球距 0.65 mm） |
|---|
电气
| 供电电压 | CPU 0.81–1.08 V |
|---|
环境
| 工作温度 | 环境 –20～70 °C |
|---|
安全
| 安全特性 | 加密引擎（AES / DES / TDES / XTS、MD5 / SHA / HMAC、RSA 最高 4096 位、ECC）、PRNG + 256 位 TRNG、4 Kbit eFuse |
|---|
身份与变体
| 厂商 | Allwinner（全志） |
|---|---|
| 系列 | H6（OTT 盒子） |
