全志 H616
完整数据手册 已逐句核对 25 项参数必备参数 21 / 24原文能给的已齐（3 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A53
- 核数
- 4
- 主频
- 1.5GHz
- GPU
- G31
- VPU
- 解码 H.265 4K@60fps / H.264 4K@30fps编码 H.264 4K@25fps
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A53 |
|---|---|
| CPU 最高主频 | 最高 1.5 GHz |
| 指令集 / 位宽 | Armv8（64 / 32 位）TrustZoneNEONVFPv4 |
| 缓存 | 原文未写 |
| GPU | G31 |
| 图形 API | OpenGL ES 1.0 / 2.0 / 3.2Vulkan 1.1OpenCL 2.0 |
| 视频解码 | H.265 Main10 L5.1 4K@60fps（或 6K@30fps）、VP9 / AVS2 4K@60fps、H.264 4K@30fps |
| 视频编码 | H.264 4K@25fps（最大 4096×4096）JPEG 1080p@60fps |
| 制程 | 原文未写 |
存储
| 外部内存接口 | DDR4 / DDR3 / DDR3L / LPDDR3 / LPDDR432 位最大 4 GB |
|---|---|
| 存储接口 | 3 个 SD / MMC（SD 3.0、SDIO 3.0、eMMC 5.1）、NAND（80 位 ECC） |
外设
| GPIO | GPIO 端口 PC、PF、PG、PH、PI、PL（手册没汇总总数） |
|---|---|
| UART | 最多 6 |
| I²C | 最多 6 个 TWI |
| SPI | 最多 2 |
| I²S / 音频 | 3 路 I2S / PCM 对外（另 1 路接内部 HDMI）8 路 DMICSPDIF（OWA）片内音频 DAC |
| USB | 1× USB 2.0 OTG3× USB 2.0 Host（各带 PHY） |
| 以太网 MAC | 2 个 EMAC：EMAC0 千兆（RGMII / RMII，外接 PHY）EMAC1 百兆（内置百兆 PHY） |
| 显示输出 | HDMI（4K@60fps，HDCP 2.2，HDR10）、CVBS 输出 |
| 摄像头输入 | 原文未写 |
| ADC | 1 路 LRADC（6 位，按键用） |
| PWM / 定时器 | 4 |
封装
| 封装 | TFBGA284（14×12 mm，球距 0.65 mm） |
|---|
电气
| 供电电压 | VDD_SYS 0.81~0.99 V |
|---|
环境
| 工作温度 | 环境 –20～70 °C |
|---|
安全
| 安全特性 | 加密引擎（AES / DES / RSA / ECC / SHA）、256 位 TRNG、eFuse |
|---|
身份与变体
| 厂商 | Allwinner（全志） |
|---|---|
| 系列 | H616（OTT / IPTV 盒子） |
资料来源

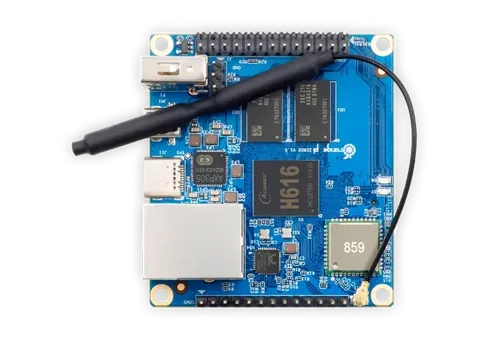

用这颗芯片的开发板 1 款
