启扬智能i.MX6D
关键规格
- 内核型号
- Cortex-A9
- 主频
- 1.2GHz

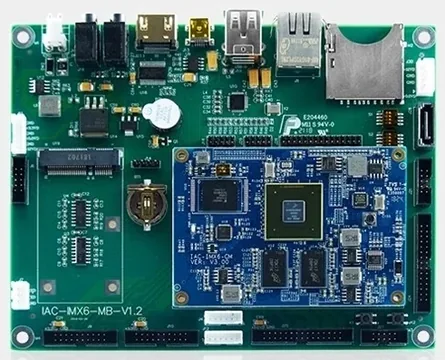

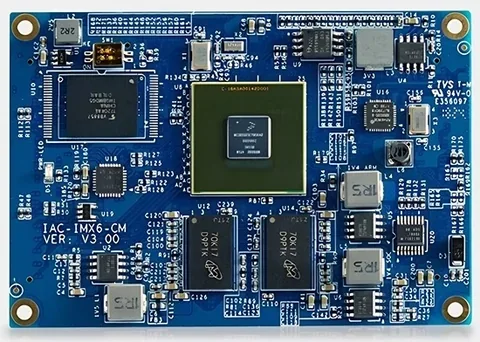

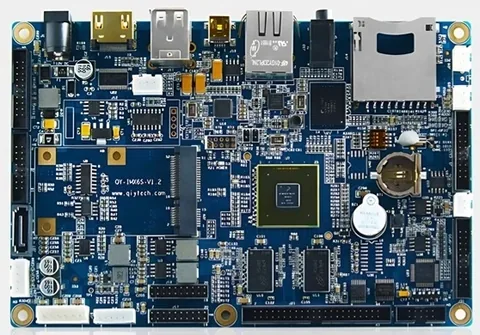

- 开发板
- 3 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | Cortex-A9四核（6Quad）/ 双核（6Dual）最高 1.2 GHz |
|---|---|
| 指令集 / 位宽 | TrustZoneNEON MPE |
| 缓存 | 每核 32 KB I + 32 KB DL2 共享 1 MB |
| GPU | 3D GPU（GPU3Dv4，OpenGL ES 2.0）+ 2D GPU（GPU2Dv2）+ OpenVG 1.1 GPU |
| 图形 API | OpenGL ES 2.0OpenVG 1.1 |
| 视频解码 | 1080p 视频处理VPU 含 SD / HD 级解码器与 SD 级编码器 |
| 视频编码 | VPU：SD 级视频编码（格式清单见参考手册 IMX6DQRM） |
| 制程 | 原文未写 |
存储
| 片上 SRAM | OCRAM 256 KBBoot ROM 96 KB安全 RAM 16 KB |
|---|---|
| 外部内存接口 | 16 / 32 / 64 位 DDR3-1066 / DDR3L-1066，或 1~2 通道 LPDDR2-800 |
| 存储接口 | 8 位 NAND（BCH 40 位）、16/32 位 NOR、4× SD/SDIO（UHS-I）/ MMC |
外设
| GPIO | GPIO-1~GPIO-7 共 7 组，每组 32 位，可作中断 |
|---|---|
| UART | 5 |
| I²C | 3 |
| SPI | 5× eCSPI |
| I²S / 音频 | SSI（I2S）、ESAI（多声道）、SPDIF 收发 |
| CAN / CAN FD | 2× FlexCAN（1 Mbps） |
| USB | 1× USB 2.0 OTG3× USB 2.0 Host（1 个带 PHY，2 个 HSIC） |
| PCIe | 1× PCIe 2.0 ×1（RC / EP） |
| SATA | SATA II（3.0 Gbps） |
| 以太网 MAC | 1× 千兆以太网（IEEE 1588；实测吞吐受总线限制，最高约 470 Mbps） |
| 显示输出 | 共 5 种接口、最多 4 路同时：24 位并行 RGB、LVDS（单路 WUXGA 或双路）、HDMI 1.4、MIPI DSI 2 lane |
| 摄像头输入 | 并行摄像头口（20 位）+ MIPI CSI-2 4 lane |
| ADC | 原文未写 |
| PWM / 定时器 | 4 |
封装
| 封装 | FCPBGA 21×21 mm0.8 mm 间距 |
|---|
电气
| 供电电压 | VDD_ARM_IN 1.44~1.5 V（LDO 模式运行）/ 1.225~1.3 V（LDO 旁路，最高 996 MHz） |
|---|
环境
| 工作温度 | 结温：扩展商业级 –20 ~ 105 ℃商业级 0 ~ 95 ℃ |
|---|
安全
| 安全特性 | TrustZone、CAAM 加密引擎（16 KB 安全 RAM、真随机数）、HABv4 安全启动（SHA-256、RSA-2048） |
|---|
身份与变体
| 厂商 | NXP（恩智浦） |
|---|
资料来源
- 主原文 完整数据手册 i.MX 6Dual/6Quad Applications Processors for Consumer Products Rev. 6 2018-11 原始链接 ↗
