飞凌i.MX6DL
关键规格
- 内核型号
- Cortex-A9
- 主频
- 1GHz
- 开发板

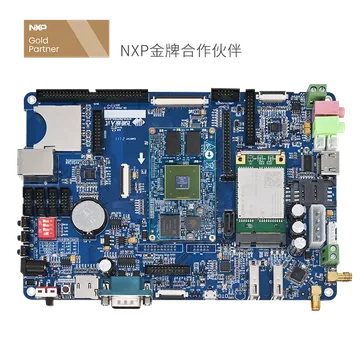

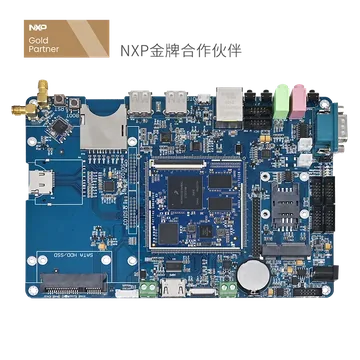

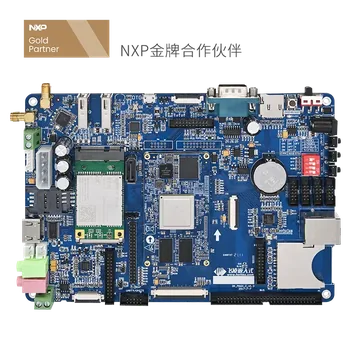

- 4 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | Cortex-A96DualLite 双核 / 6Solo 单核最高 1 GHz |
|---|---|
| 指令集 / 位宽 | TrustZoneNEON MPE |
| 缓存 | 每核 32 KB I + 32 KB DL2 512 KB（DualLite 双核共享） |
| GPU | 3D GPU（GPU3Dv5，OpenGL ES 2.0）+ 2D GPU（GPU2Dv2） |
| 图形 API | OpenGL ES 2.0 |
| 视频解码 | VPU：多种 SD / HD 级视频解码（格式清单见参考手册 IMX6SDLRM） |
| 视频编码 | VPU：SD 级视频编码（格式清单见参考手册 IMX6SDLRM） |
| 制程 | 原文未写 |
存储
| 片上 SRAM | OCRAM 128 KBBoot ROM 96 KB安全 RAM 16 KB |
|---|---|
| 外部内存接口 | 6DualLite：16 / 32 / 64 位 LPDDR2-800 / DDR3-800 / DDR3L-800（6Solo 最宽 32 位） |
| 存储接口 | 8 位 NAND（BCH 40 位）、16/32 位 NOR、4× SD/SDIO / MMC |
外设
| GPIO | GPIO-1~GPIO-7 共 7 组，每组 32 位，可作中断 |
|---|---|
| UART | 5 |
| I²C | 4 |
| SPI | 4× eCSPI |
| I²S / 音频 | SSI（I2S）、ESAI（多声道）、SPDIF 收发 |
| CAN / CAN FD | 2× FlexCAN（1 Mbps） |
| USB | 1× USB 2.0 OTG3× USB 2.0 Host（1 个带 PHY，2 个 HSIC） |
| PCIe | 1× PCIe 2.0 ×1（RC / EP） |
| 以太网 MAC | 1× 千兆以太网（IEEE 1588） |
| 显示输出 | 共 5 种接口、最多 2 路同时：24 位并行 RGB、LVDS、HDMI 1.4、MIPI DSI 2 lane、彩色 / 黑白电子墨水屏 EPDC |
| 摄像头输入 | 2× 并行摄像头口（20 位）+ MIPI CSI-2（2 data lane） |
| ADC | 原文未写 |
| PWM / 定时器 | 4 |
封装
| 封装 | BGA 21×21 mm0.8 mm 间距 |
|---|
电气
| 供电电压 | VDD_ARM_IN 1.35~1.5 V（LDO 模式运行）/ 1.25~1.3 V（LDO 旁路，最高 996 MHz） |
|---|
环境
| 工作温度 | 结温：扩展商业级 –20 ~ 105 ℃商业级 0 ~ 95 ℃ |
|---|
安全
| 安全特性 | TrustZone、CAAM 加密引擎、HABv4 安全启动（SHA-256、RSA-2048） |
|---|
身份与变体
| 厂商 | NXP（恩智浦） |
|---|
资料来源
- 主原文 完整数据手册 i.MX 6Solo/6DualLite Applications Processors for Consumer Products Rev. 9 2018-11 原始链接 ↗
