NXP i.MX6ULL
完整数据手册 已逐句核对 23 项参数必备参数 20 / 24原文能给的已齐（4 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A7
- 核数
- 1
- 主频
- 900MHz

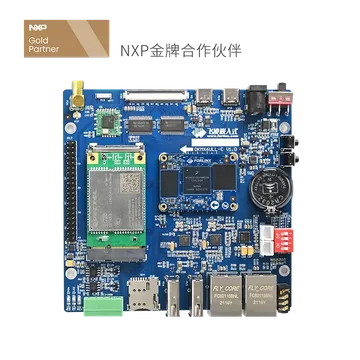

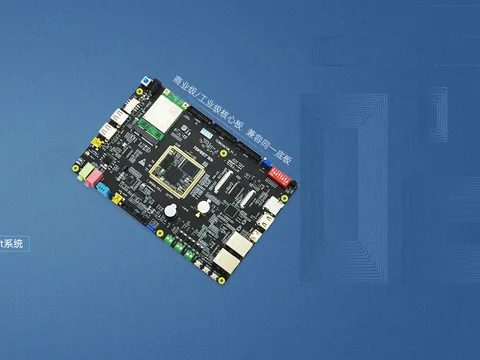

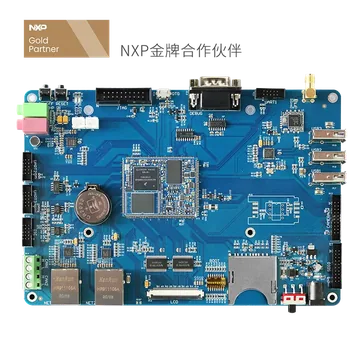

- 开发板
- 7 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 1× Cortex-A7最高 900 MHz（另有 528 / 792 MHz 档） |
|---|---|
| 指令集 / 位宽 | Armv7-ATrustZoneNEON MPEVFPv3 |
| 缓存 | L1 32 KB I + 32 KB DL2 128 KB |
| GPU | 原文未写 |
| 视频解码 | 原文未写 |
| 视频编码 | 原文未写 |
| 制程 | 原文未写 |
存储
| 片上 SRAM | OCRAM 128 KBBoot ROM 96 KB |
|---|---|
| 外部内存接口 | 16 位 LPDDR2-800 / DDR3-800 / DDR3L-800 |
| 存储接口 | 8 位 NAND（BCH 40 位）、16/8 位 NOR、2× SD/SDIO（UHS-I）/ eMMC（HS200）、1× Quad SPI |
外设
| GPIO | GPIO1~GPIO5 共 5 组每组 32 位 |
|---|---|
| UART | 8 |
| I²C | 4 |
| SPI | 4× eCSPI |
| I²S / 音频 | 3× I2S / SAI、ESAI、SPDIF 收发 |
| CAN / CAN FD | 2× FlexCAN |
| USB | 2× USB 2.0 OTG（内置 PHY） |
| 以太网 MAC | 2× 10/100 Mbps（IEEE 1588） |
| 显示输出 | 1× 并行 RGB（最高 WXGA 1366×768，24 位）电子墨水屏控制器 EPDC |
| 摄像头输入 | 1× 并行摄像头口（最高 24 位，133.3 MHz），支持 BT.656 |
| ADC | 2× 12 位 ADC共 10 路输入 |
| PWM / 定时器 | 8 |
封装
| 封装 | MAPBGA 14×14 mm（0.8 mm 间距）或 9×9 mm（0.5 mm 间距） |
|---|
电气
| 供电电压 | VDD_SOC_IN 1.275~1.5 V（低功耗运行）A7 跑 900 MHz 时 1.375~1.5 V |
|---|
环境
| 工作温度 | 消费级 Tj 0 ~ 95 °C |
|---|
安全
| 安全特性 | TrustZone、HABv4 安全启动（AES-128、SHA-1 / SHA-256、RSA-2048）、SNVS 防拆 |
|---|
身份与变体
| 厂商 | NXP（恩智浦） |
|---|
资料来源
- 主原文 完整数据手册 i.MX 6ULL Applications Processors for Consumer Products Rev. 1.3 2018-08 原始链接 ↗
