NXPi.MX8MPQ
完整数据手册 已逐句核对 30 项参数必备参数 22 / 24原文能给的已齐（2 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A53
- 核数
- 4
- 主频
- 1.8GHz
- GPU
- GC7000UL
- NPU
- 2.3 TOPS
- VPU
- 解码 1080p60编码 H.264 / H.265 1080p60
- ISP
- 375 Mpixel/s

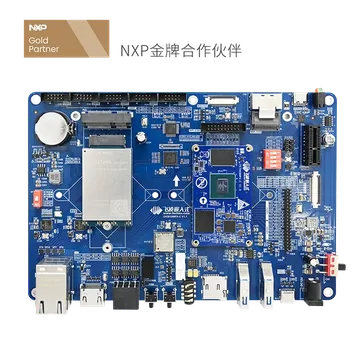

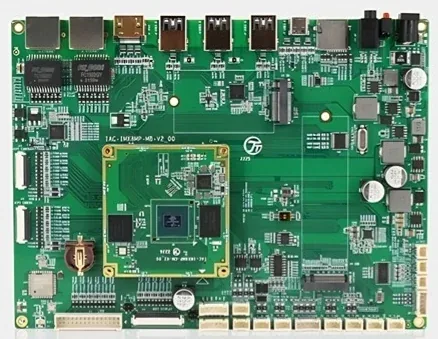

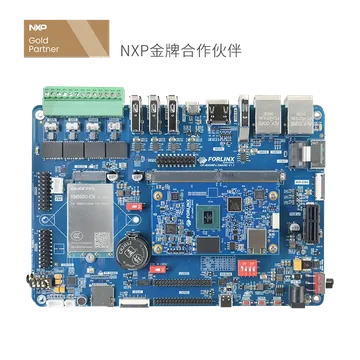

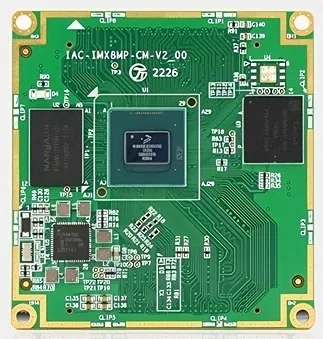

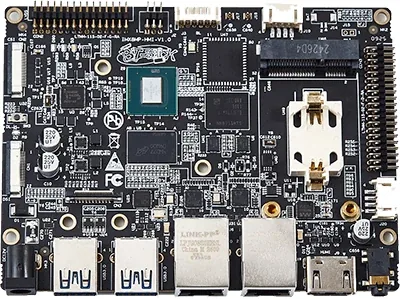

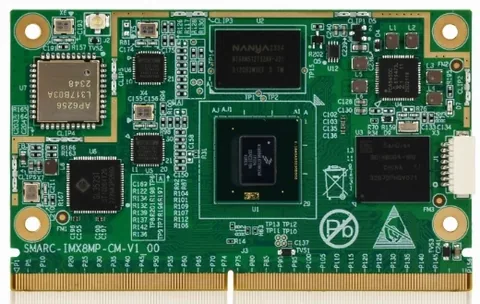

- 开发板
- 6 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A53 @ 1.8 GHz + Cortex-M7 @ 800 MHz |
|---|---|
| 指令集 / 位宽 | Armv8-A 64 位NEONVFPv4-D16 |
| 协处理器 | Cortex-M7 @ 800 MHz（256 KB TCM）+ Tensilica HiFi 4 DSP @ 800 MHz |
| 缓存 | L1 32 KB I + 32 KB DL2 512 KB |
| GPU | GC7000UL（2 shader，1000 MHz，FP32 16 GFLOPS）+ GC520L（2D） |
| 图形 API | OpenGL ES 1.1 / 2.0 / 3.0OpenCL 1.2Vulkan |
| NPU | NPU 2.3 TOPS |
| 视频解码 | H.265（Main / Main10）/ VP9 / VP8 / H.264 1080p60 |
| 视频编码 | H.264 / H.265 1080p60 |
| ISP | 双 ISP 合计 375 Mpixel/s（HDR，单摄 12MP@30fps 或 4Kp45，双摄各 1080p80） |
| 制程 | 原文未写 |
存储
| 片上 SRAM | 片上 RAM 868 KBBoot ROM 256 KB |
|---|---|
| 外部内存接口 | 32 位 LPDDR4-4000 / DDR4-3200（带内 ECC） |
| 存储接口 | 8 位 NAND（BCH 62 位）、2× eMMC 5.1、3× SDIO 3.0、FlexSPI（Octal SPI 或双 Quad SPI，XIP） |
外设
| GPIO | GPIO 模块（GPIO1 起，手册没汇总总数） |
|---|---|
| UART | 4（5 Mbps） |
| I²C | 6 |
| SPI | 3 |
| I²S / 音频 | 6 个 SAI（I2S / TDM / DSD）、SPDIF 收发、eARC、8 通道 PDM |
| CAN / CAN FD | 2× FlexCAN |
| USB | 2× USB 3.0 / 2.0（带 PHY） |
| PCIe | 1× PCIe Gen3 ×1（RC / EP） |
| 以太网 MAC | 2× 千兆（1 路支持 TSN；IEEE 1588、AVB、EEE） |
| 显示输出 | HDMI 2.0a（最高 4Kp30）、MIPI DSI 4 lane（WUXGA / UWHD）、LVDS（1080p60），最多 3 屏 |
| 摄像头输入 | 2× MIPI CSI 4 lane |
| ADC | 原文未写 |
| PWM / 定时器 | 4 |
封装
| 封装 | FCBGA 15×15 mm0.5 mm 间距 |
|---|
电气
| 供电电压 | VDD_ARM 0.85 V（0.805~0.95 V，四核 A53） |
|---|
环境
| 工作温度 | 商用级 0 ~ 95 °C |
|---|
安全
| 安全特性 | TrustZone、HAB 安全启动、CAAM（RSA / ECC、AES、真随机数） |
|---|
身份与变体
| 厂商 | NXP（恩智浦） |
|---|
资料来源
- 主原文 完整数据手册 i.MX 8M Plus Applications Processor Datasheet for Consumer Products Rev. 2 2023-02 原始链接 ↗
