飞凌LS1043A / LS1046A
NXP · 应用处理器
NXP LS1046A
完整数据手册 已逐句核对 19 项参数必备参数 16 / 24原文能给的已齐（8 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A72
- 核数
- 4
- 主频
- 1.8GHz

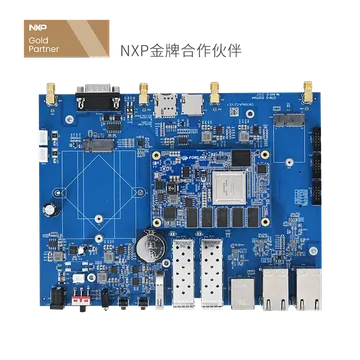

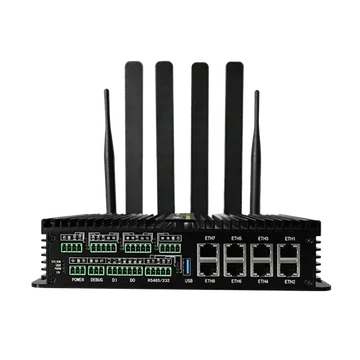

- 开发板
- 2 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 4× Cortex-A72最高 1.8 GHz |
|---|---|
| 指令集 / 位宽 | Armv8（4× Cortex-A72，32 / 64 位） |
| 缓存 | 每核 48 KB I + 32 KB D四核共享 2 MB L2 |
| GPU | 原文未写 |
| 视频解码 | 原文未写 |
| 视频编码 | 原文未写 |
| 制程 | 原文未写 |
存储
| 外部内存接口 | 32 / 64 位 DDR4（ECC）最高 2.1 GT/s |
|---|---|
| 存储接口 | QSPI、IFC（NAND / NOR）、eSDHC（SD 3.0、eMMC 4.4 / 4.5） |
外设
| GPIO | GPIO |
|---|---|
| UART | 2 个 DUART6 个 LPUART |
| I²C | 4 |
| SPI | 1× SPI1× QSPI |
| I²S / 音频 | 原文未写 |
| USB | 3× USB 3.0（内置 PHY） |
| PCIe | 3× PCIe 3.0（共 8 条 SerDes lane） |
| SATA | 1× SATA 6 Gbit/s |
| 以太网 MAC | DPAA 数据通路加速（FMan / QMan / BMan / SEC，IEEE 1588）SerDes：最多 2× XFI 10GbE5× SGMII3× SGMII（2500 Mbps）1× QSGMII2× RGMII |
| 显示输出 | 原文未写 |
| 摄像头输入 | 原文未写 |
| ADC | 原文未写 |
| PWM / 定时器 | 8 个 FlexTimer |
封装
| 封装 | 780 FC-PBGA23×23 mm |
|---|
电气
| 供电电压 | 内核与平台供电 1.0 V ±30 mV（另有 0.9 V 档） |
|---|
环境
| 工作温度 | 普通级 Ta / Tj 0 ~ 105 ℃扩展级 –40 ~ 105 ℃ |
|---|
安全
| 安全特性 | SEC 加密加速 |
|---|
身份与变体
| 厂商 | NXP（恩智浦） |
|---|
资料来源
- 主原文 完整数据手册 QorIQ LS1046A, LS1026A Data Sheet Rev. 4 2020-06 原始链接 ↗
