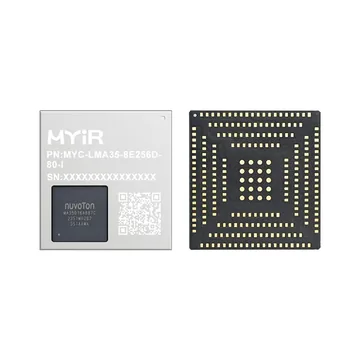

米尔MA35D1
Nuvoton（新唐） · 应用处理器
MA35D1
完整数据手册 已逐句核对 26 项参数必备参数 22 / 24原文能给的已齐（2 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A35 + Cortex-M4
- 主频
- 800MHz

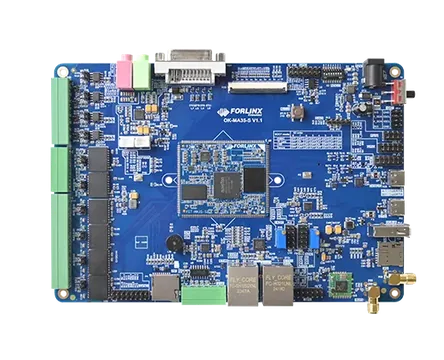

- 开发板
- 2 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 2× Cortex-A35（64/32 位，Armv8-A）最高 800 MHz + Cortex-M4 最高 180 MHz |
|---|---|
| 指令集 / 位宽 | Armv8-A，TrustZone、NEON、FPU、Cryptographic Extension |
| 缓存 | 应用核每核 L1 32 KB I + 32 KB D共享 L2 512 KB实时核 16 KB I + 16 KB D |
| GPU | 无 3D GPU，只有 2D 图形引擎（GFX） |
| 视频解码 | H.264 最高 1920×1080@45fpsJPEG 48×48 ~ 16368×16368 |
| 视频编码 | 原文未写 |
| 制程 | 原文未写 |
存储
| 片上 ROM | 128 KB 启动 ROM（安全启动：USB / SD / eMMC / NAND / SPI Flash） |
|---|---|
| 片上 SRAM | 片上 SRAM 384 KB（128 + 256），另有 M4 专用 128 KB |
| 外部内存接口 | 16 位 DDR2 / DDR3 / DDR3L最高 533 MHz最大 2 GB部分 LQFP / BGA 封装内叠 DDR2 / DDR3L |
| 存储接口 | SDHC（SD / SDHC / SDXC / SDIO、eMMC，最高 HS200）NAND Flash 接口SPI NOR / NAND 启动 |
外设
| GPIO | 最多 208 个 GPIO |
|---|---|
| UART | 17 |
| I²C | 6 路 I2C（支持掉电唤醒） |
| SPI | 2× Quad SPI4× SPI / I2S |
| I²S / 音频 | 2 路 I2S（主 / 从）4 路 SPI/I2S 复用控制器 |
| CAN / CAN FD | 4× CAN FD |
| USB | 1× USB 2.0 HS 双角色1× USB 2.0 HS Host（均带片上 PHY） |
| 以太网 MAC | 2× 千兆以太网 MAC |
| 显示输出 | 并口 RGB TFT-LCD，最高 1920×1080@60fps；2D 图形引擎 |
| 摄像头输入 | 2 路摄像头输入 |
| ADC | 12 位 8 通道 SAR ADC（500 kSPS）12 位 EADC（4.7 MSPS，最多 8 路单端） |
| PWM / 定时器 | 最多 3 个 EPWM 模块（各 6 路输出）12 个 32 位定时器 |
封装
| 封装 | LQFP-EP 216 脚（24 × 24 × 1.4 mm）、BGA 312 球（15 × 15 × 1.4 mm，0.8 mm）、BGA 364 球（14 × 14 × 1.4 mm，0.65 mm） |
|---|
电气
| 供电电压 | Cortex-A35 内核等数字部分 1.1 / 1.2 V |
|---|
环境
| 工作温度 | 结温 –40 ~ 125 ℃（三种封装相同） |
|---|
安全
| 安全特性 | TSI 独立安全岛、TrustZone、安全启动、防拆、AES / SHA / ECC / RSA / SM2/3/4 / TRNG、Key Store、OTP |
|---|
身份与变体
| 厂商 | Nuvoton（新唐） |
|---|
资料来源
- 主原文 完整数据手册 NuMicro MA35D1 Series Datasheet Rev 1.06 2023-09-15 原始链接 ↗
