Silicon Labs · MCU / 无线 SoC
MGM240SD22VNA
完整数据手册 已逐句核对 14 项参数必备参数 12 / 15原文能给的已齐（1 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-M33
- 主频
- 78MHz
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | Cortex-M33（DSP、FPU、TrustZone）@ 最高 78 MHz |
|---|
存储
| 片上 SRAM | 256 KB |
|---|---|
| 片上 / 封装内 Flash | 1536 KB |
外设
| GPIO | 待补 |
|---|---|
| UART | USART + EUSART（均可作 UART） |
| I²C | 2 路 I2C（支持 SMBus） |
| SPI | USART / EUSART 可作 SPI |
| USB | 原文未写 |
| ADC | 12 位 1 Msps |
| PWM / 定时器 | 3 个 16 位2 个 32 位定时器（带比较 / 捕获 / PWM）、24 位低功耗定时器、2 个看门狗 |
| 其他外设 | 802.15.4（Zigbee、OpenThread、Matter）2.4 GHz最大发射 +10 dBm |
无线
| 蓝牙 | Bluetooth 5.3、Bluetooth Mesh |
|---|
封装
| 封装 | SiP7 × 7 × 1.18 mm |
|---|
电气
| 供电电压 | 1.8 ~ 3.8 V |
|---|
环境
| 工作温度 | 待补 |
|---|
身份与变体
| 厂商 | Silicon Labs |
|---|---|
| 系列 | 基于 EFR32MG24 SoC 的 SiP 模组 |
同一份资料里的订购型号
MGM240SD22VNA2
- 安全特性Secure Vault High；带矩阵向量处理器（MVP）
- GPIO32
- 工作温度-40 ~ 105 ℃
- 其他外设内置天线或 RF 引脚
资料来源
- 主原文 完整数据手册 MGM240S Multi-Protocol Wireless Module Data Sheet Rev. 1.0 原始链接 ↗

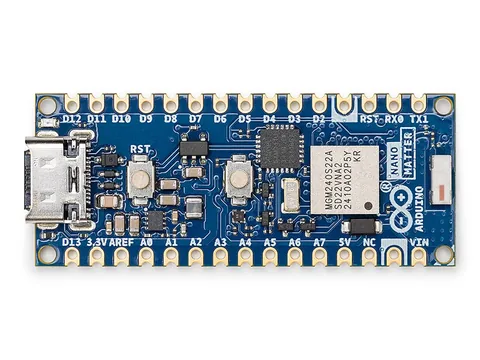

用这颗芯片的开发板 1 款
ArduinoMGM240SD22VNA
