关键规格
- 内核型号
- Cortex-A53
- 核数
- 4
- 主频
- 1.8GHz
- GPU
- GCNanoUltra
- VPU
- 解码 1080p60编码 H.264 / VP8 1080p60
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU |
4× Cortex-A53 @ 1.8 GHz1× Cortex-M4 @ 400 MHz
|
| 指令集 / 位宽 |
Armv8-A 64 位NEONVFPv4-D16
|
| 协处理器 |
Cortex-M4（16 KB I + 16 KB D 缓存，256 KB TCM）
|
| 缓存 |
L1 32 KB I + 32 KB DL2 512 KB
|
| GPU |
GCNanoUltra（3D）+ GC320（2D）
|
| 视频解码 |
VP9 / H.265 / H.264 / VP8 1080p60
|
| 视频编码 |
H.264 / VP8 1080p60
|
| 制程 |
原文未写 |
存储
| 片上 SRAM |
片上 RAM 256 KB + 32 KBBoot ROM 256 KB
|
| 外部内存接口 |
32 / 16 位 LPDDR4（最高 1.5 GHz）/ DDR4-2400 / DDR3L-1600
|
| 存储接口 |
3× uSDHC（eMMC 5.1 HS400、SD 3.0）、8 位 NAND（BCH 62 位）、FlexSPI（支持 XIP）
|
外设
| GPIO |
GPIO1~GPIO5 共 5 组每组最多 32 位
|
| UART |
4
|
| I²C |
4
|
| SPI |
3× ECSPI
|
| I²S / 音频 |
5 个 SAI（I2S / TDM / DSD）、S/PDIF 收发、8 通道 PDM 麦克风输入
|
| USB |
2× USB 2.0 OTG（内置 PHY）
|
| PCIe |
1× PCIe Gen2 ×1（RC / EP）
|
| 以太网 MAC |
1× 千兆以太网（EEE、AVB、IEEE 1588）
|
| 显示输出 |
MIPI DSI 4 lane最高 1080p60
|
| 摄像头输入 |
MIPI CSI 4 lane
|
| ADC |
原文未写 |
| PWM / 定时器 |
PWM1~PWM4（16 位计数器）GPT 32 位通用定时器
|
封装
| 封装 |
FCBGA 14×14 mm0.5 mm 间距
|
电气
| 供电电压 |
VDD_ARM 0.85 V（0.805~0.95 V，四核 A53 1.2 GHz）VDD_SOC 0.82 V（不带 PCIe）/ 0.85 V（带 PCIe）
|
安全
| 安全特性 |
TrustZone、HAB 安全启动、CAAM（RSA / ECC、AES、真随机数、抗侧信道）
|
资料来源
-
主原文
完整数据手册
i.MX 8M Mini Applications Processor Datasheet for Consumer Products Rev. 2 2022-11
原始链接 ↗
在天梯里看 NXP MIMX8MM6DVTLZAA

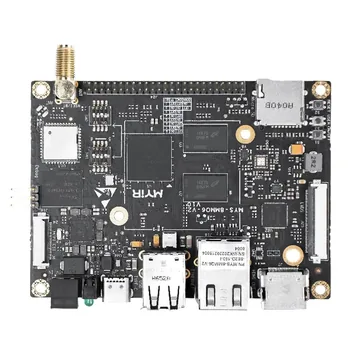

米尔MIMX8MM
