关键规格
- 内核型号
- Cortex-A53
- 核数
- 4
- 主频
- 1.3GHz
- VPU
- 解码 H.265 / VP9 4Kp60、H.264 4Kp30
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU |
4× Cortex-A53 @ 1.3 GHz（特性表写 1.5 GHz）1× Cortex-M4
|
| 指令集 / 位宽 |
Armv8-A 64 位
|
| 协处理器 |
Cortex-M4（16 KB I + 16 KB D 缓存，256 KB TCM）
|
| 缓存 |
L1 32 KB I + 32 KB DL2 1 MB（带 ECC）
|
| GPU |
4 shader 3D GPU（32 GFLOPS FP32 / 64 GFLOPS FP16）
|
| 图形 API |
OpenGL ES 1.1 / 2.0 / 3.0 / 3.1OpenCL 1.2Vulkan
|
| 视频解码 |
H.265（Main / Main10）4Kp60、VP9 4Kp60、H.264 4Kp30MPEG-2 / MPEG-4 / VC-1 / VP8 等 1080p60
|
| 视频编码 |
原文未写 |
| 制程 |
原文未写 |
存储
| 片上 SRAM |
片上 RAM 128 KB + 32 KBBoot ROM 128 KB
|
| 外部内存接口 |
32 / 16 位 LPDDR4-3200 / DDR4-2400 / DDR3L-1600
|
| 存储接口 |
8 位 NAND、eMMC 5.0、SPI NOR、QuadSPI（支持 XIP）2× uSDHC
|
外设
| GPIO |
GPIO 模块（GPIO1 起，手册没汇总总数）
|
| UART |
4
|
| I²C |
4
|
| SPI |
3
|
| I²S / 音频 |
5 个 SAI（I2S / TDM）1 个 HDMI 音频 SAIS/PDIF 收发
|
| USB |
2× USB 3.0 / 2.0（内置 PHY）
|
| PCIe |
2× PCIe Gen2（各 ×1）
|
| 以太网 MAC |
1× 千兆以太网（EEE、AVB、IEEE 1588）
|
| 显示输出 |
HDMI 2.0a（最高 4096×2160@60Hz）+ MIPI DSI 4 lane（1920×1080@60Hz）
|
| 摄像头输入 |
2× MIPI CSI-2（各 4 lane）
|
| ADC |
原文未写 |
| PWM / 定时器 |
4 路 PWM（16 位计数器）GPT 32 位通用定时器
|
封装
| 封装 |
FBGA 17×17 mm0.65 mm 间距
|
安全
| 安全特性 |
TrustZone、HAB 安全启动、CAAM 加密引擎、SNVS
|
资料来源
-
主原文
完整数据手册
i.MX 8M Dual / 8M QuadLite / 8M Quad Applications Processors Data Sheet for Industrial Products Rev. 3 2021-04
原始链接 ↗
在天梯里看 NXP MIMX8MQ6CVAHZAB

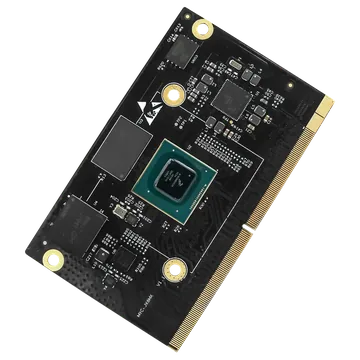

米尔MIMX8MQ6CVAHZAB
