香蕉派MT7622
MediaTek / 联发科 · 应用处理器
MT7622(联发科技)
完整数据手册 已逐句核对 26 项参数必备参数 18 / 24原文能给的已齐（6 项核心参数原文没写）
关键规格
- 内核型号
- Cortex-A53
- 核数
- 2
- 主频
- 1.35GHz
- 开发板
- 1 款在用
全部规格 「待补」是这类芯片必备、还没核对到原文的项
处理器
| CPU | 2× Cortex-A53 @ 1.35 GHz |
|---|---|
| 指令集 / 位宽 | NEON、加密扩展、TrustZone |
| 协处理器 | Wi-Fi / 蓝牙 MCU 子系统（Andes N9 处理器） |
| 缓存 | 每核 32 KB I + 32 KB DL2 512 KB |
| GPU | 原文未写 |
| 视频解码 | 原文未写 |
| 视频编码 | 原文未写 |
| 制程 | 原文未写 |
存储
| 外部内存接口 | 16 位 DDR2 1066 Mbps（最大 1Gb）或 DDR3 1600 Mbps |
|---|---|
| 存储接口 | SD 3.0（SDR104，4 位）、eMMC 4.4.1、SLC NAND（与 eMMC 复用）、SPI NAND、SPI NOR（最高 50 MHz） |
外设
| GPIO | GPIO（手册没汇总总数） |
|---|---|
| UART | 5（1× 2 线 UART-Lite + 4× 4 线 UART） |
| I²C | 3（最高 400 kHz） |
| SPI | 2 |
| I²S / 音频 | 4 路 I2S（32 位、192 kHz）、TDM 收发各 1、SPDIF 收发 |
| USB | 1× USB 3.0（Host）1× USB 2.0 双角色 |
| PCIe | 2× PCIe 2.0 ×1（第 2 路与 SATA 复用）或 1× ×2 |
| SATA | 1× SATA 3.0（与第 2 路 PCIe 复用） |
| 以太网 MAC | 5 口 10/100 交换 + 1× RGMII + 1× (H)SGMII（最高 2.5 Gbps）硬件 NAT 3.5 Gbps |
| 显示输出 | 原文未写 |
| 摄像头输入 | 原文未写 |
| ADC | 2 通道 12 位125 kHz |
| PWM / 定时器 | PWM（引脚表有 PWM2、PWM4 等） |
无线
| Wi-Fi | 内置 802.11n 2.4 GHz（汇总表写 2×2，概述写 4T4R）256QAM11ac / 11ax 要经 PCIe 外接 |
|---|---|
| 蓝牙 | 蓝牙 4.2 / BLE 5.0 |
封装
| 封装 | FCCSP-42615×15 mm0.65 mm 间距 |
|---|
电气
| 供电电压 | 核心 1.15 VCPU DVFS 0.95 ~ 1.35 V |
|---|---|
| IO 电压 | 1.8 V / 3.3 V |
环境
| 工作温度 | 最高结温 125 ℃（原文没给工作温度范围） |
|---|
安全
| 安全特性 | 安全启动、加密套件、防克隆 |
|---|---|
| OTP / eFuse | OTP eFuse：4 组 256 位密钥128 位防回滚 |
身份与变体
| 厂商 | MediaTek（联发科） |
|---|
资料来源
- 主原文 完整数据手册 MT7622A Datasheet Ver 1.1 2019-11-04 原始链接 ↗

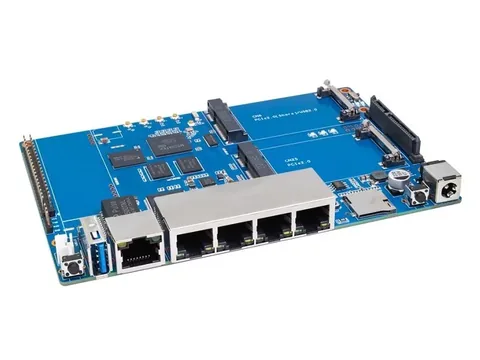

用这颗芯片的开发板 1 款
香蕉派MT7622
